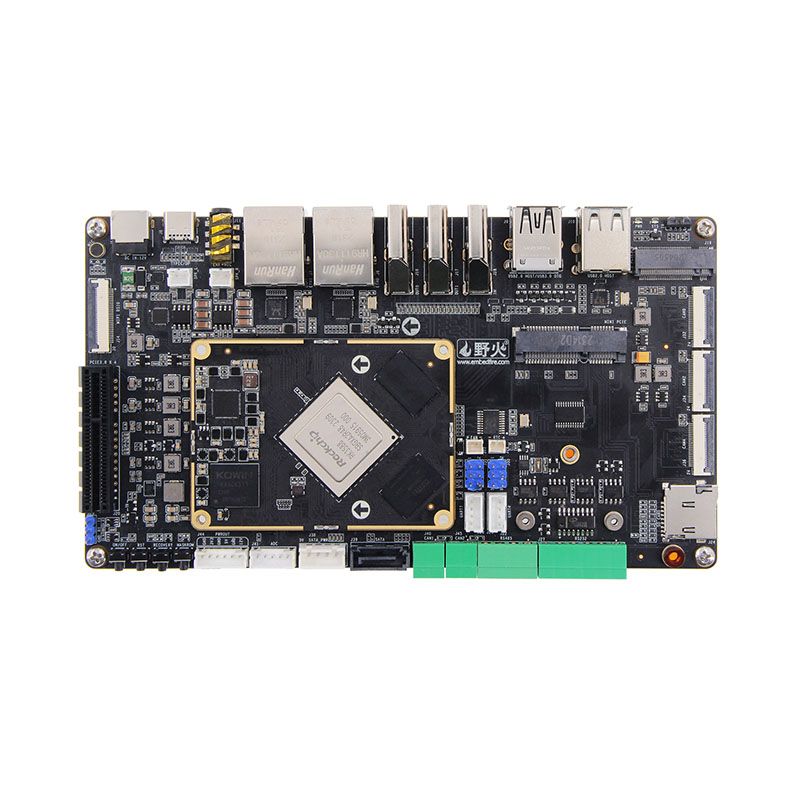

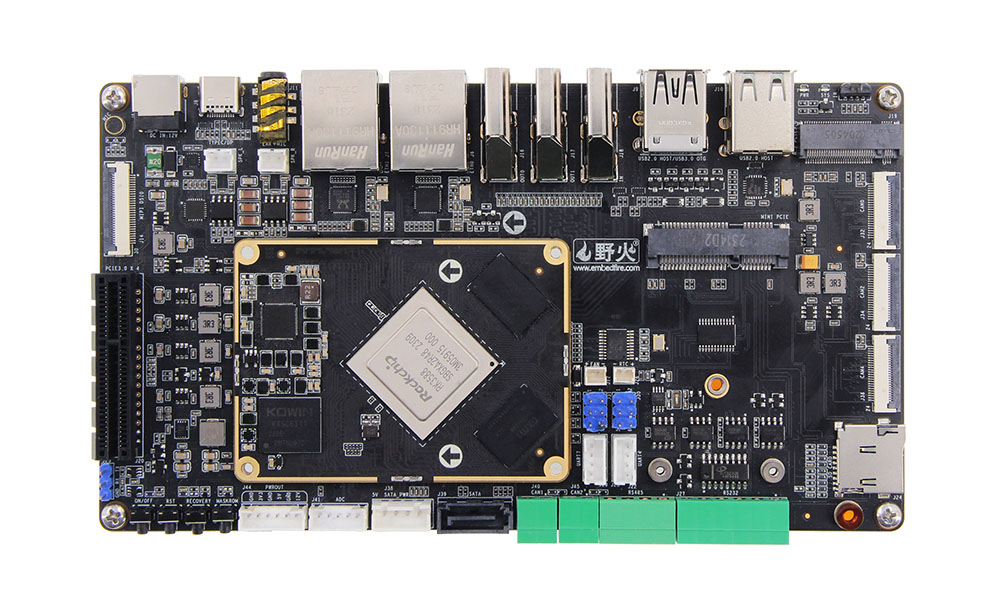

Cieľom rozvojovej rady RK3588 na doske na palubu je umožniť flexibilné kombinácie medzi základnou doskou a funkčnými podložkami (doska Carrier) prijatím modulárneho dizajnu a použitím štandardizovaných rozhraní (napr. PCIE, MXM, vysokorýchlostných konektorov na palube))
V porovnaní s integrovanou doskou alebo počítačom s jednou doskou, základná doska na dosku zdieľa nasledujúce základné výhody:
| Výhoda | Vývojové tabule B2B | Tradičné dosky MCU |
| Rozšíriteľnosť | Modulárne, zatknuteľné | Pevné periférne zariadenia, prepojovacie vodiče |
| Kvalita signálu | Podporuje signály na úrovni GHZ | Obmedzené na nízku rýchlosť GPIO/UART |
| Rýchlosť | Opätovné použitie overených modulov | Vyžaduje úplný redizajn hardvéru |
| Prípady | Komplexné systémy (AI/Industrial) | Jednoduché ovládanie (protokolovanie senzora) |
● Výkonný SOC: RockChip RK3588 (8-jadrová Cortex-A76/A55, 6TOPS NPU)
● Modulárny dizajn: flexibilné konektory B2B pre vlastné rozšírenie
● Vysokorýchlostné rozhrania: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: Podporuje 8K@60fps + 4K@60fps
● Prevádzka priemyselnej triedy: -40 ° C až +85 ° C Prevádzka
● Bohaté rozhrania: Mini PCIe, M.2 M KEY, MIPI CSI
● Viacnásobné obrazovky Rôzne displej: Podporuje heterogénny displej s tromi obrazovkou a heterogénny displej so štyrmi obrazovkami. HDMI*2; MIPI DSI*2; Typ-C (podporuje DP Protocol)

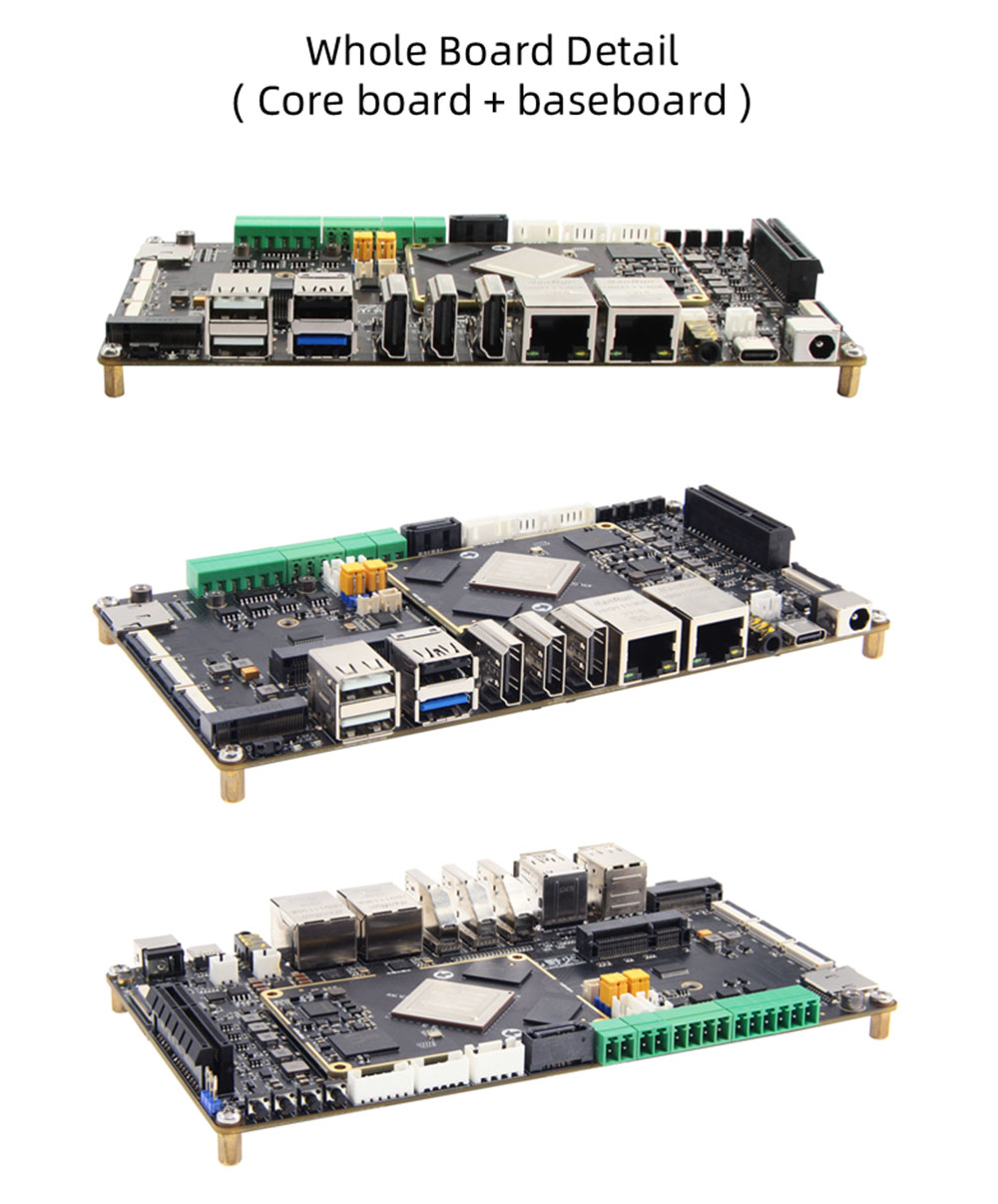

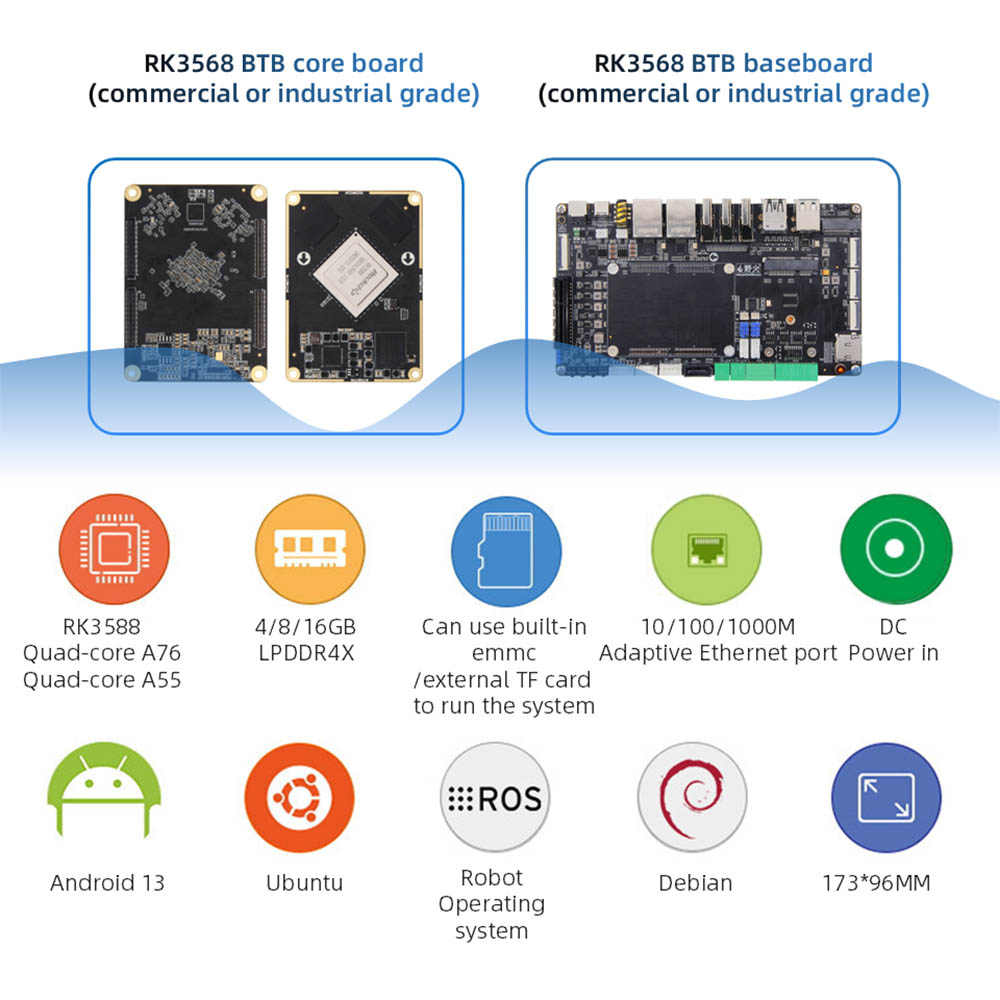

Základná doska BTB pozostáva z základnej dosky a dosky pre nosičov/ slabopingu.

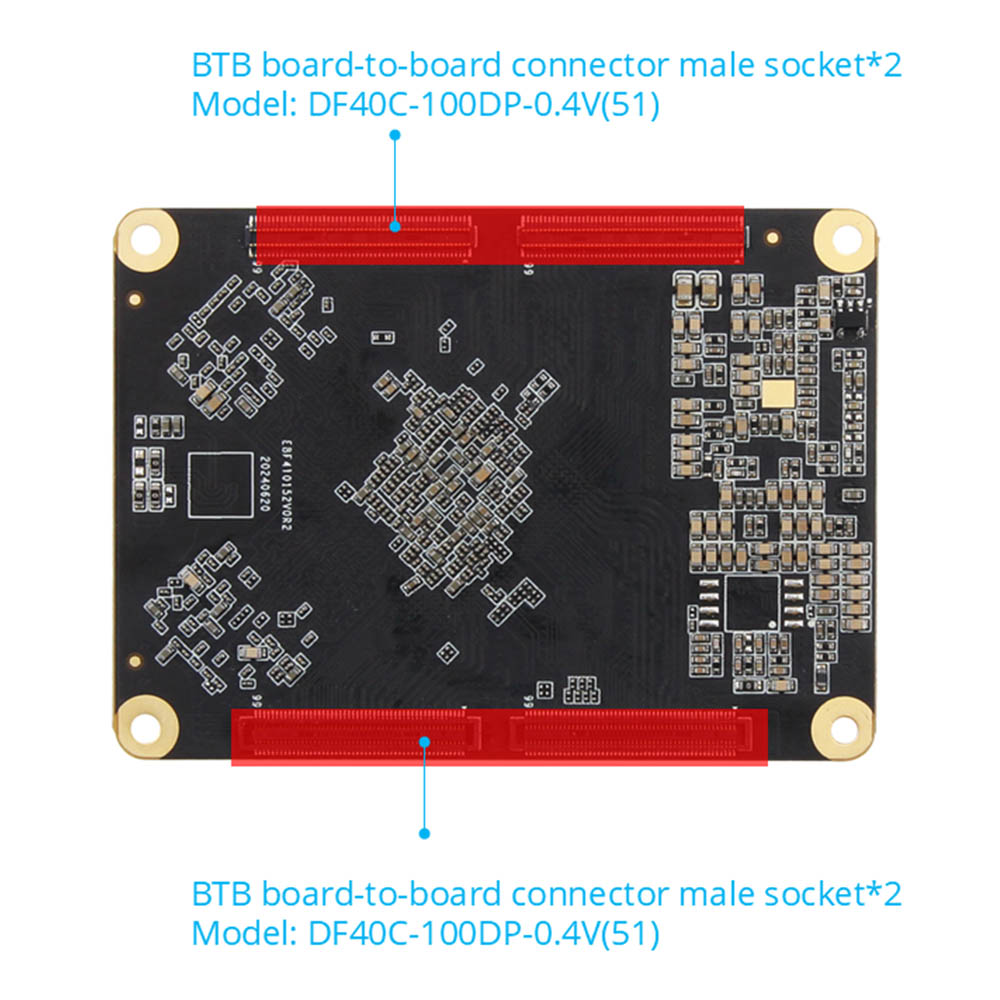

● Konektor: mužský konektor: DF40C-100DP-0,4V (51) Ženský konektor: DF40C-100DS-0,4V (51)

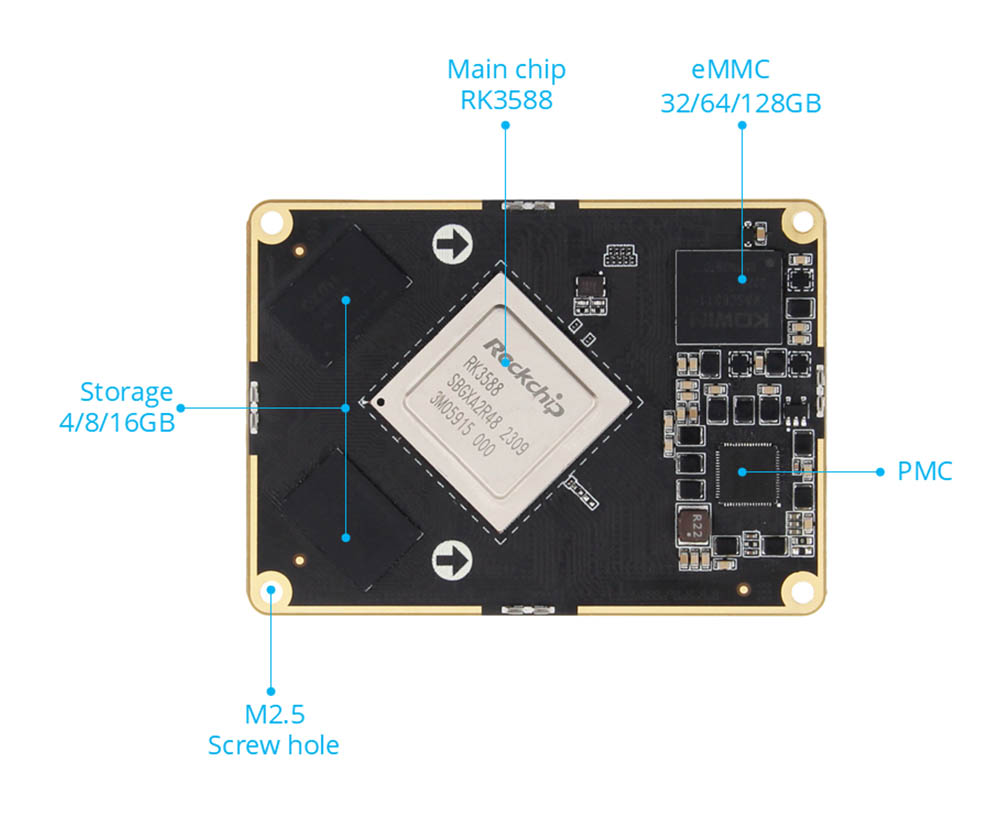

● Hlavný čip: RK3588 (štvorjadrová A76 + štvorjadrová A55, Mali-G610, 6TOPS Výkon výpočtu) BTB vedie k 400 kolíkom, rozstup 0,5 mm, vedie k všetkým I0
● Pamäť: 4/8/16 GB, LPDDR4/4X
● Ukladanie: 32/64/128 GB. EMMC
● Konektor: Muž: DF40C-100DP-0,4V (51) Žena: DF40C-100DS-0,4V (51)

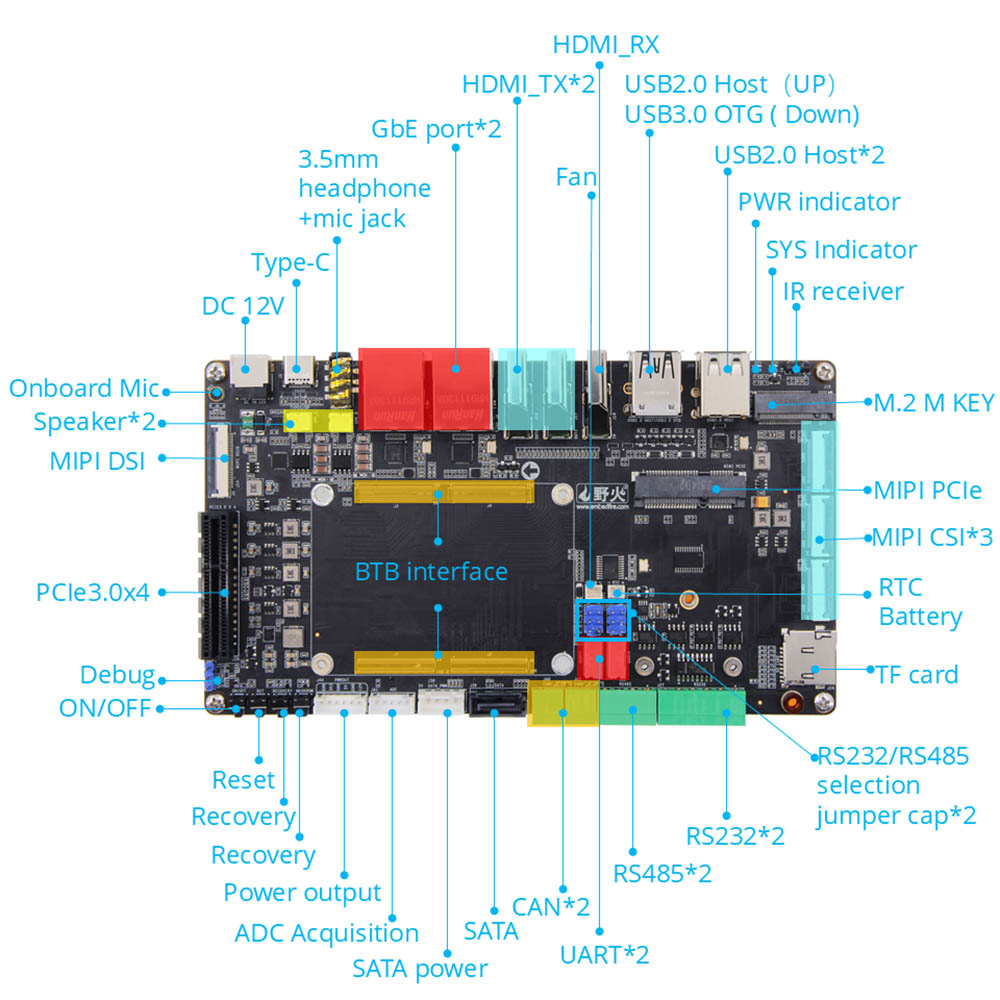

● Rozhranie napájania: 12V@2A DC Input, DC rozhranie*1; Výkonové výstupné rozhranie*1

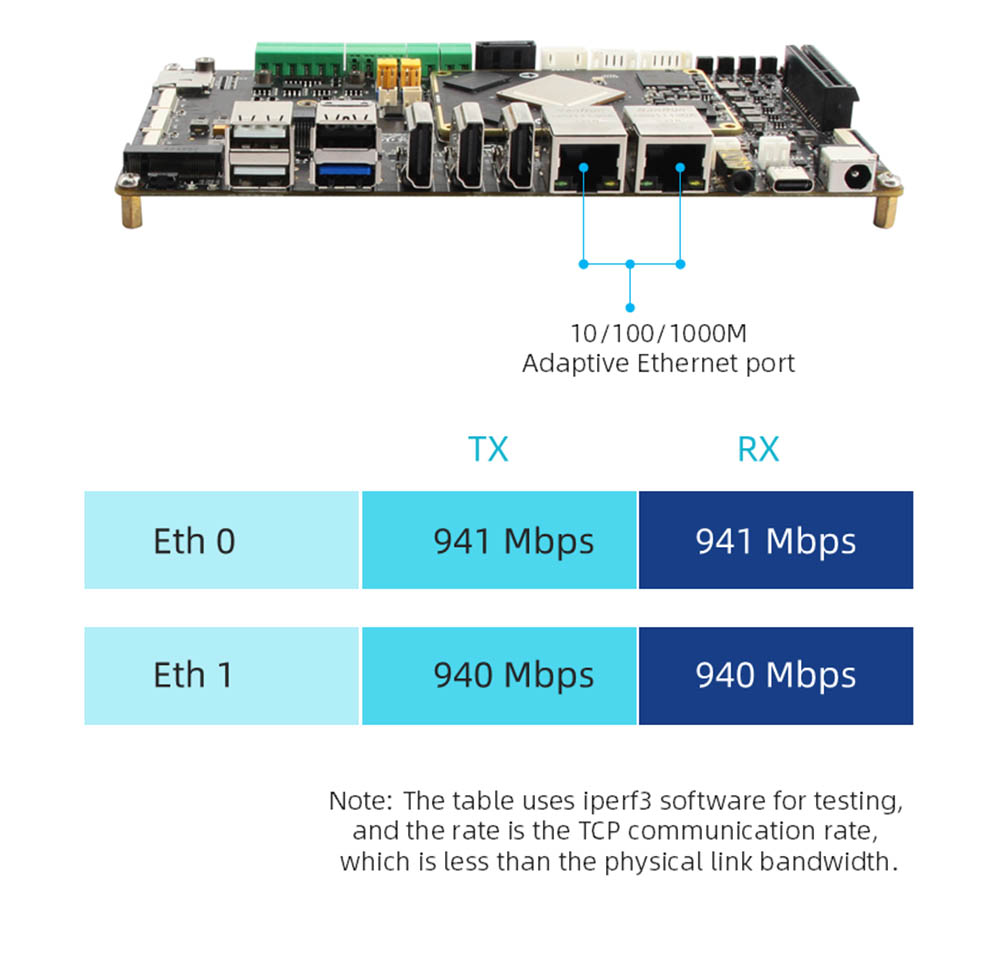

● Ethernet: Gigabit Network Port*2, Support 10/10/1 000 Mbps
● HDMI: HDMI12.0 Vstup*1, až do 3840x2160@60 snímok / s; HDMI2.1 Výstup*2, podporuje viacero obrazoviek s ostatnými obrazovkami, maximálne rozlíšenie 7680x4320@60 Hz (rozlíšenie 8K)
● MIPI-DSI: Rozhranie obrazovky MIPI*2 (Front*1, Back*1), je možné zapojiť do obrazovky Wildfire MIPI, podporuje viacero obrazoviek s ostatnými obrazovkami; Jeden režim MIPI Maximálne rozlíšenie 1920*1080@60 Hz

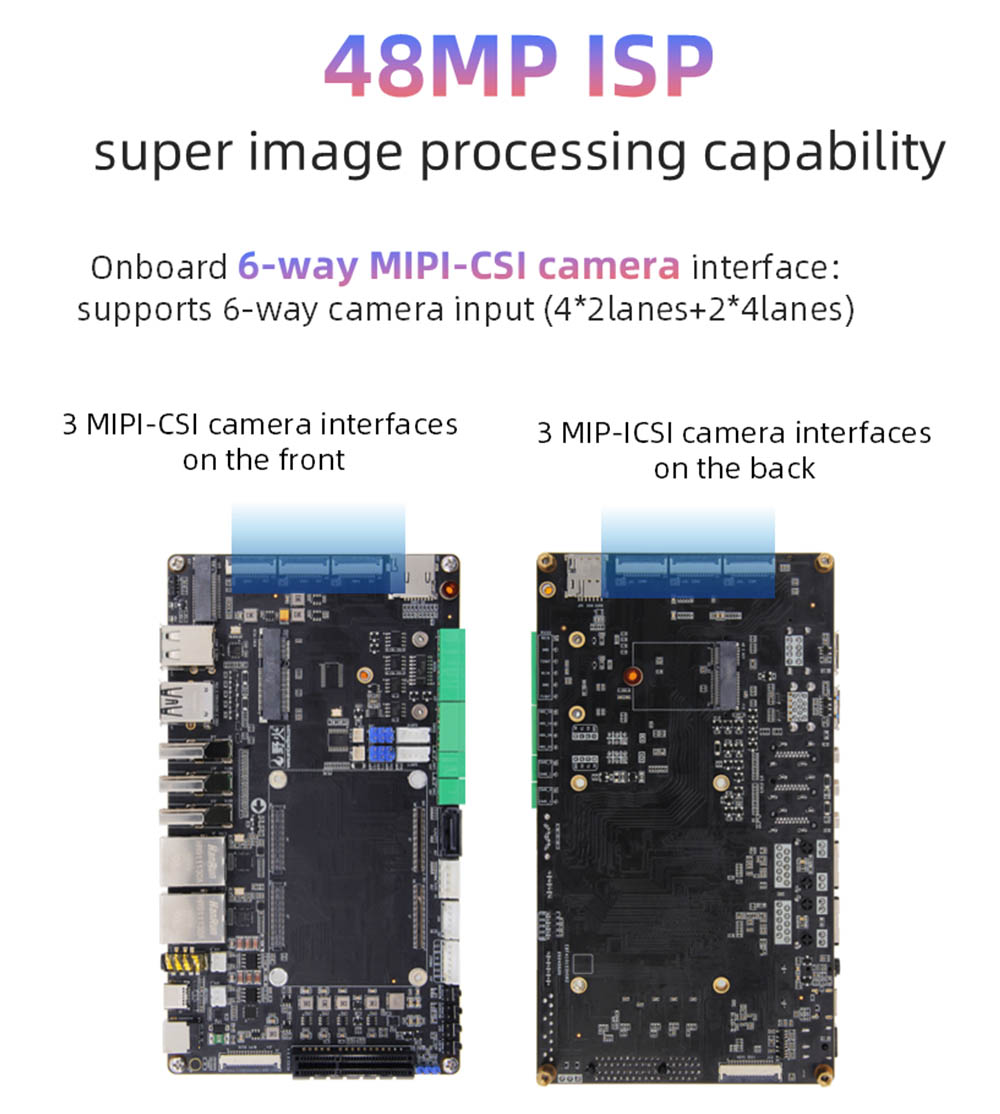

● MIPI-CSI: Rozhranie fotoaparátu MIPI*6 (Front*3, Back*3), je možné zapojiť do kamery MIPI Wildfire MIPI
● USB2.0: rozhranie USB-HostType-A*3
● USB3.0: rozhranie USB-OTGTYPE-A*1; Rozhranie typu C*1, je možné použiť na spaľovanie firmvéru, podporuje protokol DP1.4

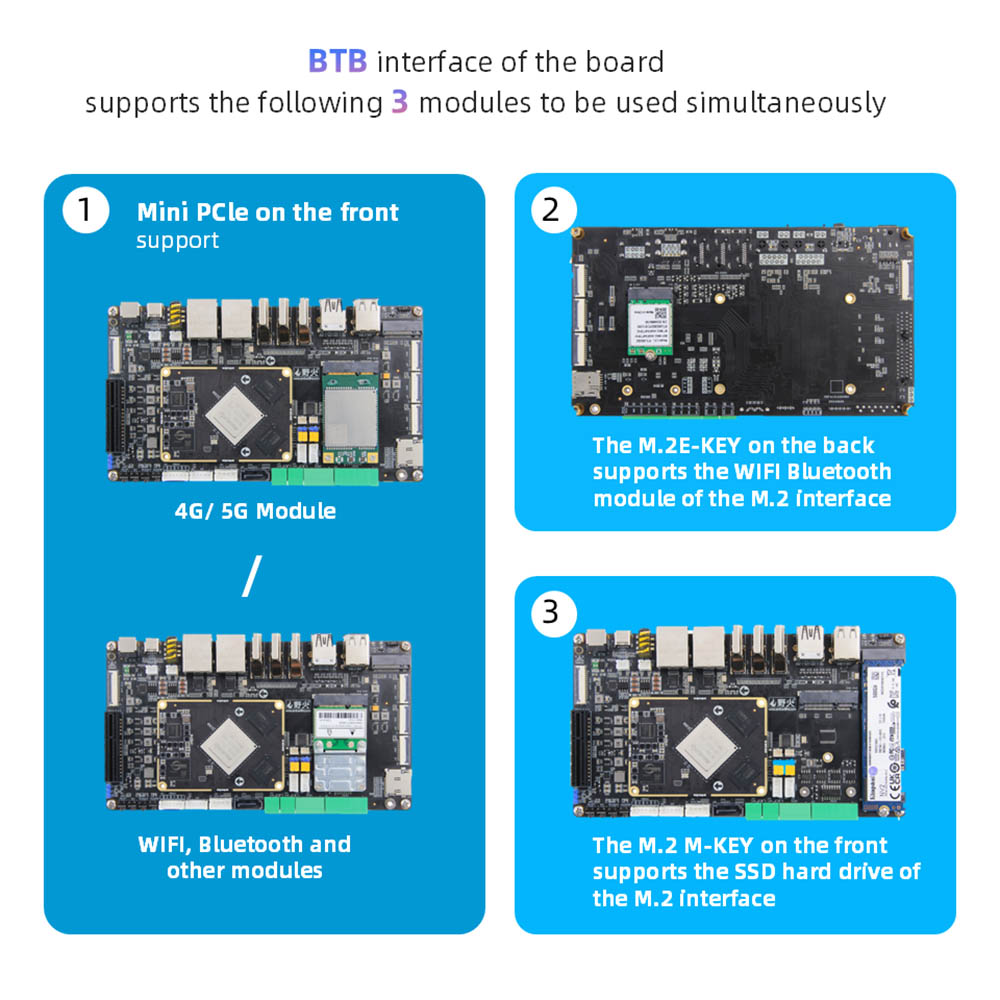

● Rozhranie PCLE: Mini-Pluc Interface*1, je možné použiť s sieťovou kartou Wi-Fi s plnou výškou alebo polovičnou výškou, modul 4G alebo iný modul rozhrania Mini-Pcla: Rozhranie Pcle3.0x4*1
● M.2 rozhranie: rozhranie M.2Key*1, podporuje modul bezdrôtovej sieťovej karty E-Key; M.2 M Kľúčové rozhranie*1, podporuje M.2 M-Key Pcle3.0*4Lanes Špecifikácia 2280 Pevný disk
● Držiak karty TF: Držiteľ karty Micro SD (TF)*1, podporuje zavádzací systém TF karty, až do 512 GB
● Držiak karty SIM: držiak karty SIM*1, funkcia karty SIM je potrebné použiť s modulom 4G modul
● Rozhranie SATA: štandardné rozhranie SATA*1; Napájacie rozhranie SATA*1, podporuje výstup 12 V
● môže: môže*2
● ADC: ADC Acquisition Interface*1
● Sériový port ladenia:
● Sériový port ladenia*1 (UART2), predvolený parameter 1500000-8-n-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (uart4 & uart7);
● RS485*2 (UART4 & uart7); RS232/RS485 Výberové prepojovacie rozhranie*2
● Audio: palubný mikrofón MIC*1; Rozhranie reproduktorov SPK*2, môže pripojiť 3W výstup pre slúchadlá výkonového reproduktora + Vstup 2-v-1 rozhranie*1 1
● Tlačidlo: Tlačidlo ON/OFF*1; Tlačidlo MASKROM*1; Tlačidlo obnovy*1; Tlačidlo reset**
● LED: Indikátor napájania*1; Indikátor systému*1
● Infračervený prijímač: Funkcia podpory infračerveného diaľkového ovládača
● RTC: RTC Power Socket*1
● Rozhranie ventilátora: Podporte inštaláciu chladenia ventilátora 5V alebo 12 V
● AI Edge Computing ： Smart Security ， Smart Transport ， Smart City, Video Analytics.
● Priemyselná automatizácia: ovládanie PLC, strojové videnie.
● Robotika: autonómna navigácia poháňaná AI.
● Aplikácie vo vozidle ： Zábavný systém v aute, navigačný systém v aute.
● Digitálne značenie: 8k reklama na viacerých obrazovkách.
● Medical Equipment: Medical Endoskopy, ultrazvukové zobrazovacie systémy
