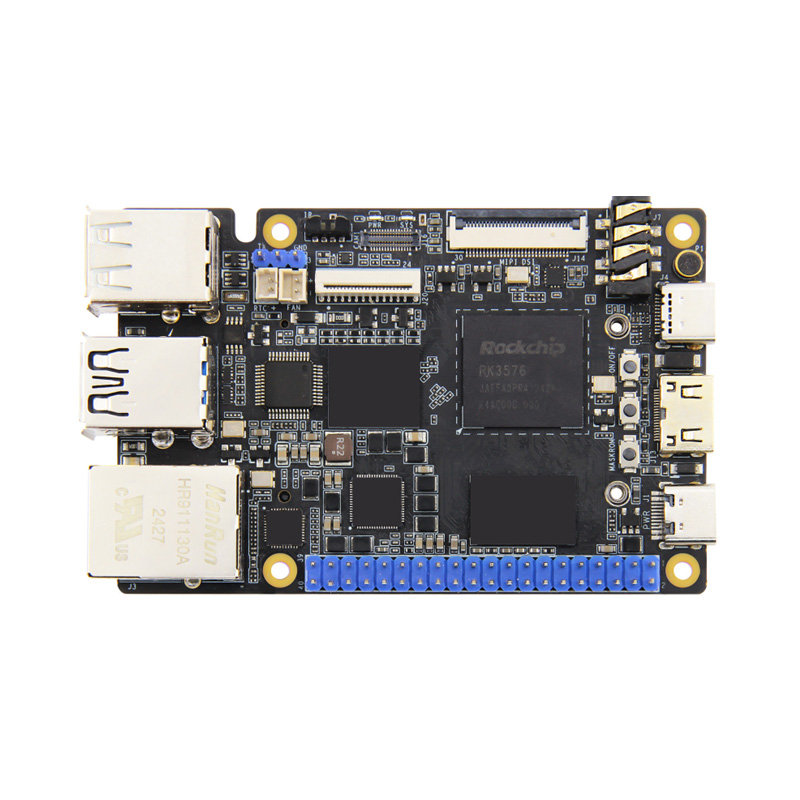

RK3576 SBC Vývojová doska

RK3576 Úvod do základnej dosky

• Doska TP-3 RK3576 má výkonný výkon a môže sa použiť ako vysokovýkonný jednobunkový počítač a vložená základná doska na zobrazenie, ovládací prvok, prenos siete, úložisko súborov, výpočty hrán a ďalšie scenáre.
• Pomocou RockChip RK3576 ako hlavného čipu môže hlavná frekvencia dosiahnuť až 2,2 GHz, integrovať štvorjadrový 642-bitový Cortex-A72 a štvorjadrový 64-bitový Cortex-A53, celkom osem jadrové procesory a podpora ARM Mail-G52, podpora, podpora, podpora, podpora, podpora, podpora, podpora, podpora, podpora, ktoré podporuje, káblové akcia Viacnásobný displej, vstavaný nezávislý NPU, ktorý umožňuje rôzne scenáre AI.
• Poskytnite rôzne kombinácie pamäte a úložiska, z ktorých si môžete vybrať, vyváženú konfiguráciu hardvéru na palube a širokú škálu aplikácií. 24
• Vstavaný nezávislý výpočtový výkon NPU môže dosiahnuť 6 stopov, čo umožňuje rôzne scenáre AI.
• Má vysoké integrácie a bohaté rozširovacie rozhrania vrátane gigabitského ethernetového portu, RGMI, USB3.0, USB2.0, MiniPcle, MiniHDMI, MIPI a rozhrania MIPI a rozhrania fotoaparátu MIPI, Audio rozhranie, infračervené PI, SIM/TF Card a ďalšie periféry a vedie k 40 neustálym pinom, ktoré sú kompatibilné s RASPBERRSB PI Interface.
• Oficiálne podporuje obrazy hlavného prúdu Android, Debain a Ubuntu a dá sa použiť na viac ako 8 rôznych aplikačných prostredí.
• Je úplne otvoreným zdrojom, poskytuje oficiálne návody a poskytuje kompletné súpravy na vývoj vodiča SDK, schémy dizajnu a ďalšie zdroje, ktoré sa dajú ľahko použiť.

Vývojová funkcia RK3576

• Podporuje viacero operačných systémov, či už ide o vývoj alebo zábavu, dá sa ľahko uspokojiť!: Ubuntu/Debian Android/robot operačný systém

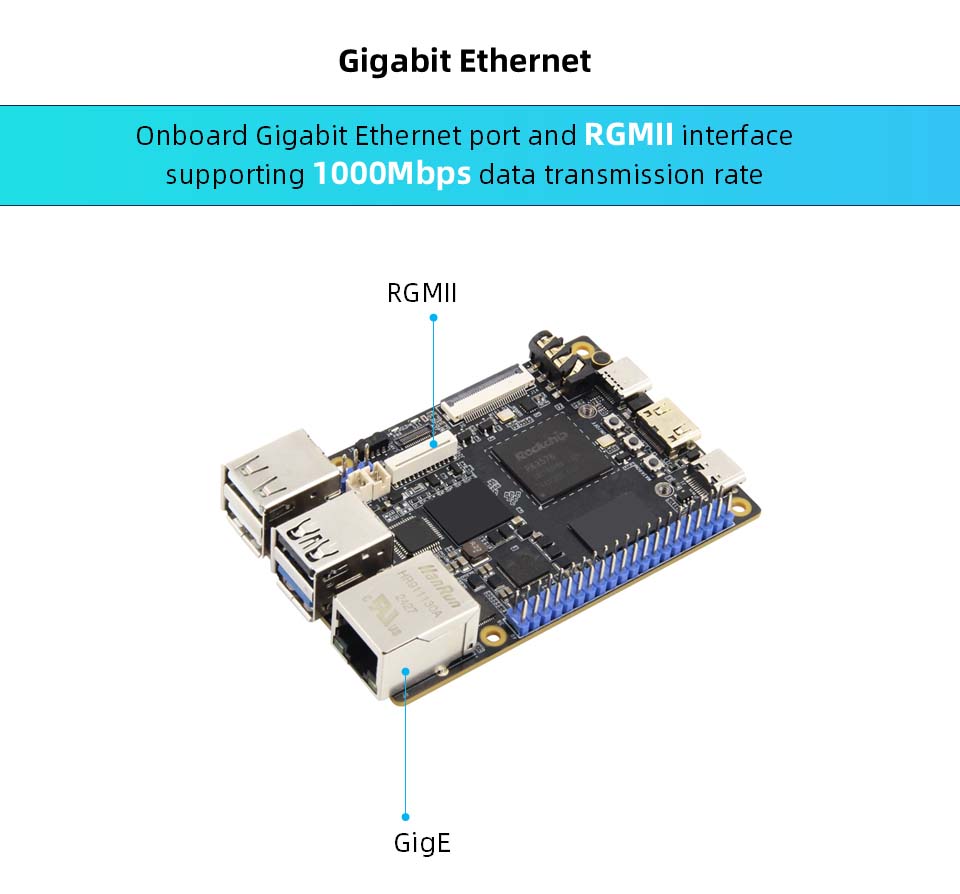

• Na palube Gigabit Ethernet Port a RGMII rozhranie, podporu rýchlosti prenosu údajov 1 000 Mbps
• Vstavaný nezávislý NPU, výpočtový výkon môže dosiahnuť 6TOPS, prijíma trojjadrovú architektúru, podporuje INT4/INT8/INT16/FP16/BF16/TF32, zmocňuje rôzne scenáre AI
• Podporuje až 8 k@30 snímok H.264/H.265/VP9/AV2/AVS2 Video Decoding a 4K@60 snímok H.264/H.265 Kódovanie videa
• Podporuje displej s tromi obrazovkami, podporuje až 4K@120 snímok + 2K@60 snímok + 1080p@60 snímok súčasne

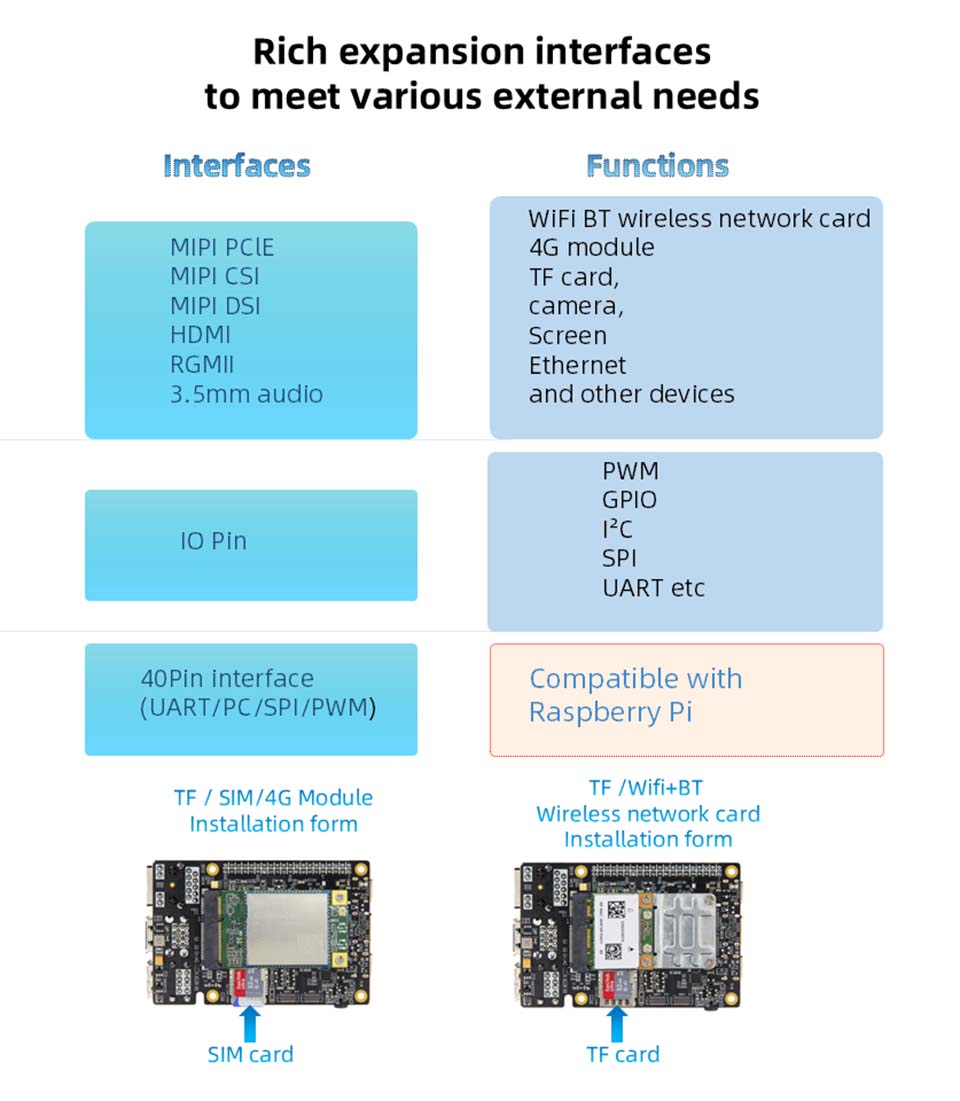

• Bohaté rozširujúce rozhranie

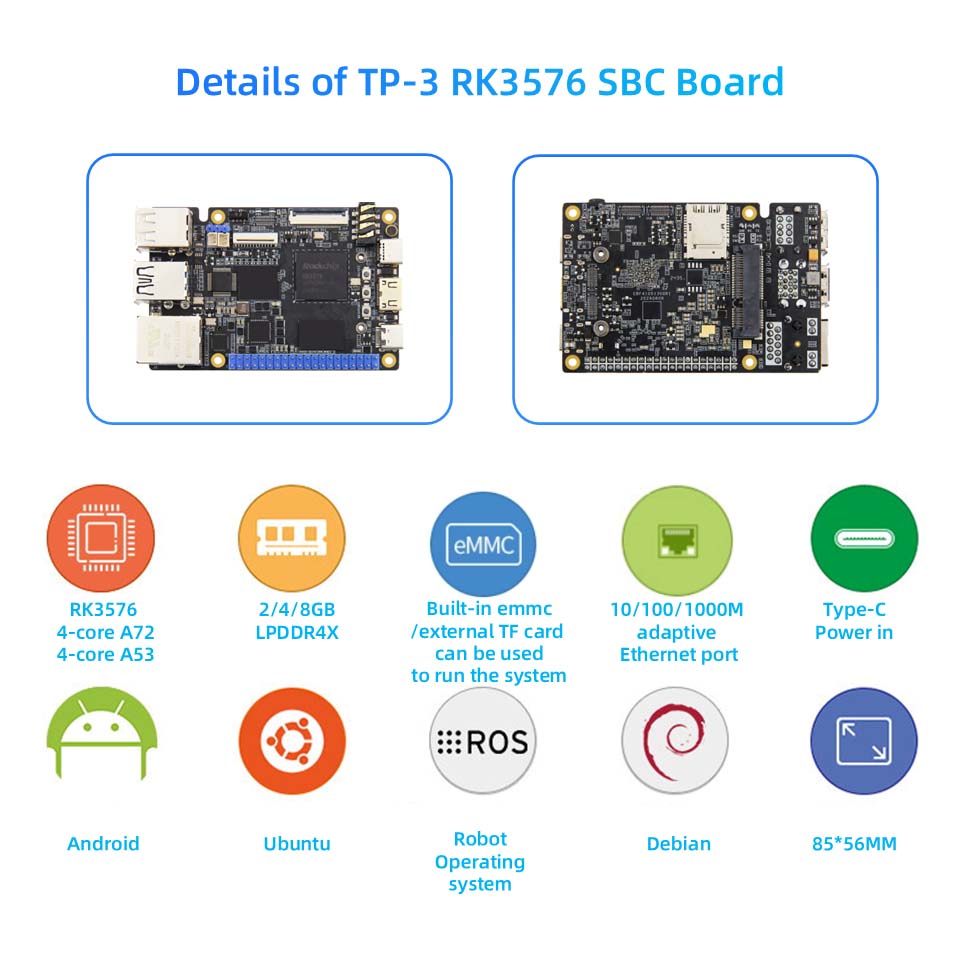

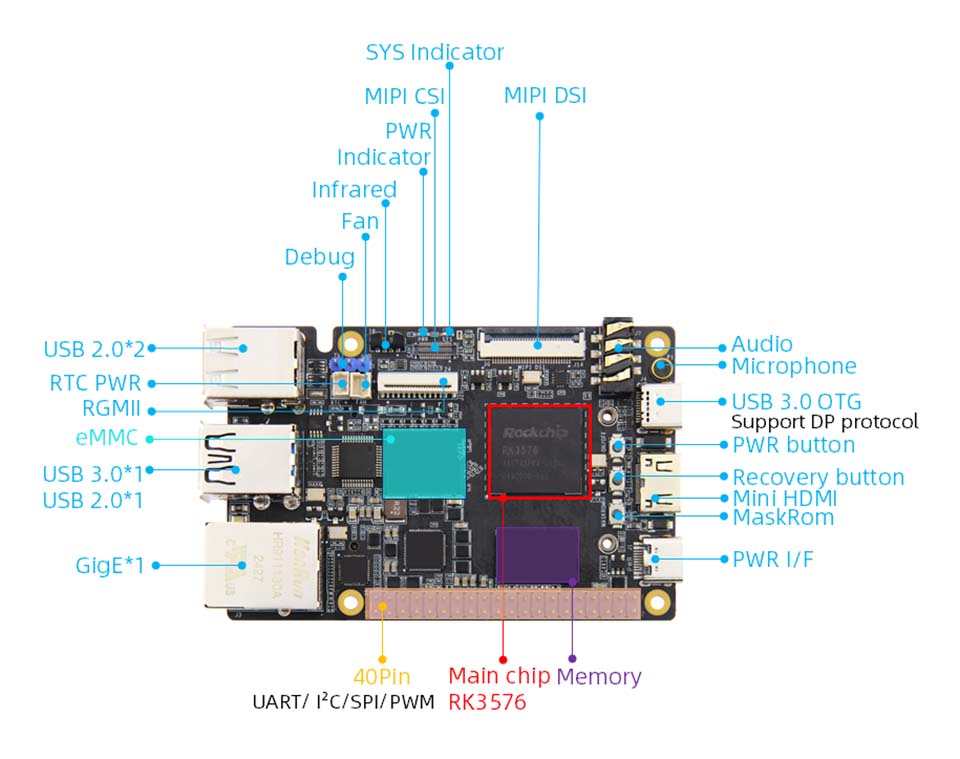

Konfigurácia hardvéru RK3576

• Power Interface: 5V@4a DC Vstup, rozhranie typu-C (žiadna schopnosť prenosu údajov)
• Hlavný čip: RK3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, 6T výpočtový výkon)
• Pamäť: 2/4/8 GB, LPDDR4X (ďalšie požiadavky na ukladanie je možné prispôsobiť)
• Úložisko: 0/32/64 GB, EMMC (ďalšie požiadavky na úložisko je možné prispôsobiť)
• Ethernet: Gigabit Network Port*1, podporuje rýchlosť prenosu údajov 10/10/1 000 Mbps; Rozhranie RGMI*1, podporuje rýchlosť prenosu údajov 10/100/1 000 Mbps, je možné pripojiť k nášmu modulu Ethernet Gigabit Ethernet RGMII
• HDMI: HDMI2.1 Výstup*1, podporuje displej s viacerými obrazovkami s ďalšími obrazovkami, maximálne rozlíšenie 4K@120 snímok / s.
• MIPI-DSI: Rozhranie obrazovky MIPI * 1, je možné zapojiť do obrazovky MIPI Wildfire, podporuje viacero obrazoviek s ďalšími obrazovkami, režim single MIPI s najvyšším rozlíšením 2560 * 1600 @ 60 snímok za sekundu
• MIPI-CSI: 2 * 15pin rozhranie fotoaparátu BTB * 5 (predný * 1, zadný * 4), je možné zapojiť do našej kamery MIPI
• USB2.0: Rozhranie typu A * 3 (hostiteľ)
• USB3.0: Rozhranie typu A * 1 (hostiteľ); Rozhranie typu C * 1 (OTG), pre rozhranie spaľovania firmvéru, podporuje protokol DP, je možné použiť s inými obrazovkami
• Rozhranie PCLE: Rozhranie mini-plukov, je možné používať s sieťovou kartou WiFi v plnej výške alebo polovičnej výške, modul 4G alebo iného modulu rozhrania mini-pccle
• Držiak karty SIM+TF: Môže vložiť kartu SIM Card a Micro SD (TF) súčasne, podporovať TF kartu na spustenie systému až do 512 GB, funkcia karty SIM je potrebné použiť s modulom 4G modulu 4G
• Rozhranie 40pin: kompatibilné s rozhraním Raspberry Pi 40pin, podporuje funkcie PWM/GPIO/C/SPI/UART
• Ladiaci sériový port: predvolený parameter 1500000-8-n-1
• Zvuk: Micin*1, kondenzátorový mikrofón; výstup pre slúchadlá + Input Microfón 2 Interface*1
• Tlačidlá: tlačidlo napájania*1; Tlačidlo MASKROM*1; Tlačidlo obnovy*1
• LED: Indikátor napájania*1; Indikátor systému*1
• Infračervený prijímač: Podporuje funkciu infračerveného diaľkového ovládača
• RTC: RTC Power Socket*1

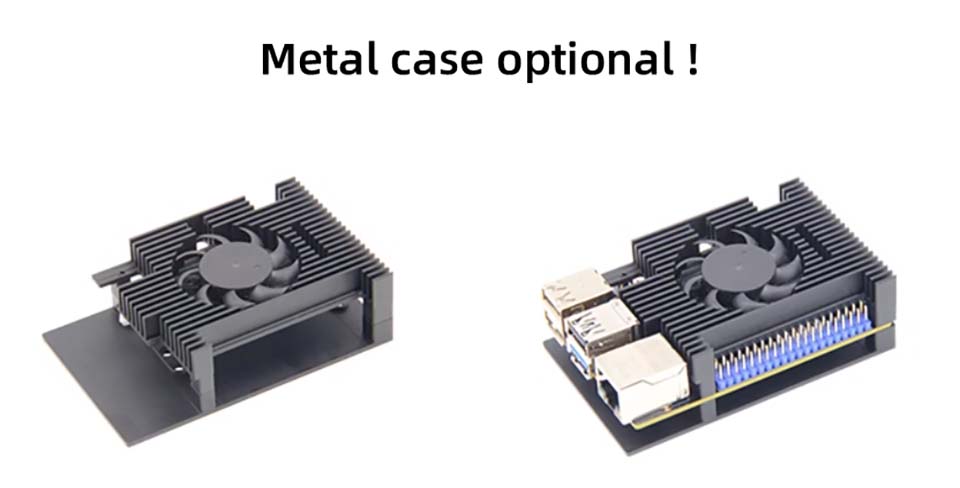

• Rozhranie ventilátora: Podporuje inštaláciu 5V ventilátora na chladenie

Ďalšie parametre tejto dosky RK3576

Systém: Android 14, Ubuntu, Debian

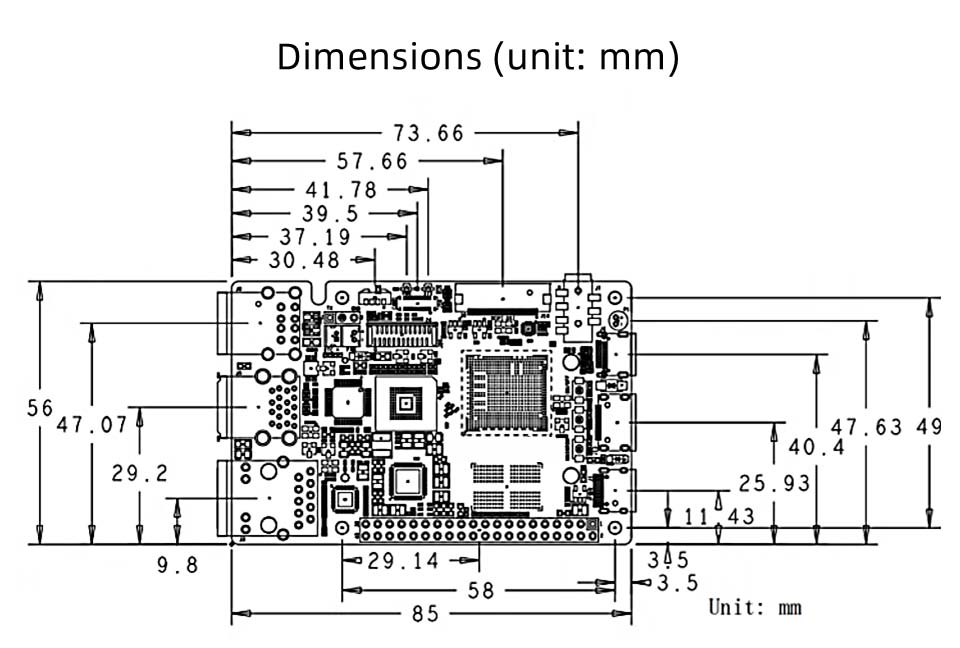

Veľkosť: 85*56 mm
