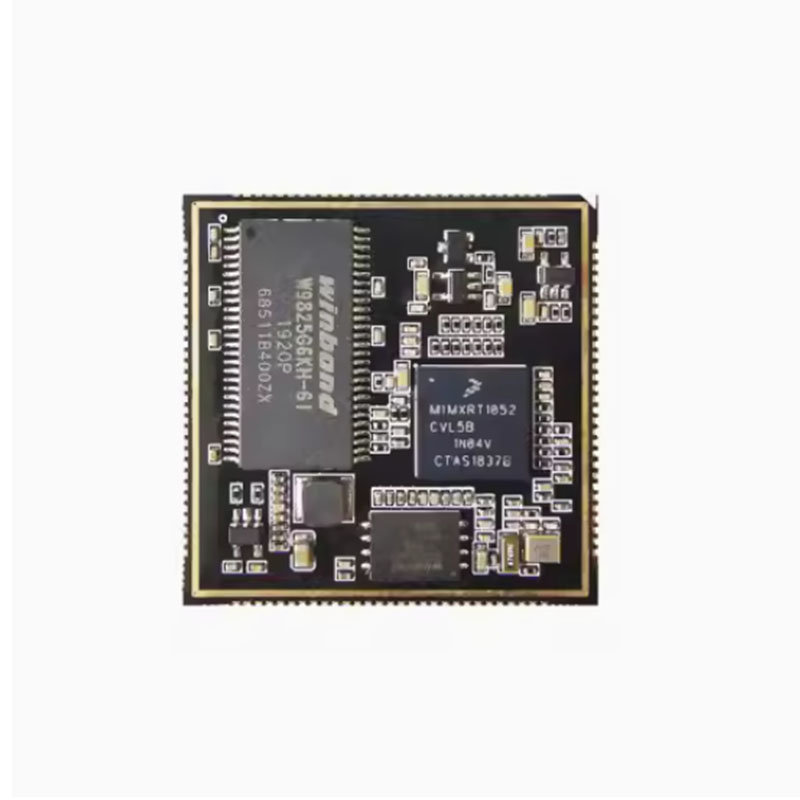

● Táto základná doska RT1052 S2 je navrhnutá na základe procesora NXP MIMXRT1052CVL5B.
● Komponenty celej rady sú vyrobené z materiálov priemyselnej kvality.
● Hardvérové zdroje základnej dosky zahŕňajú

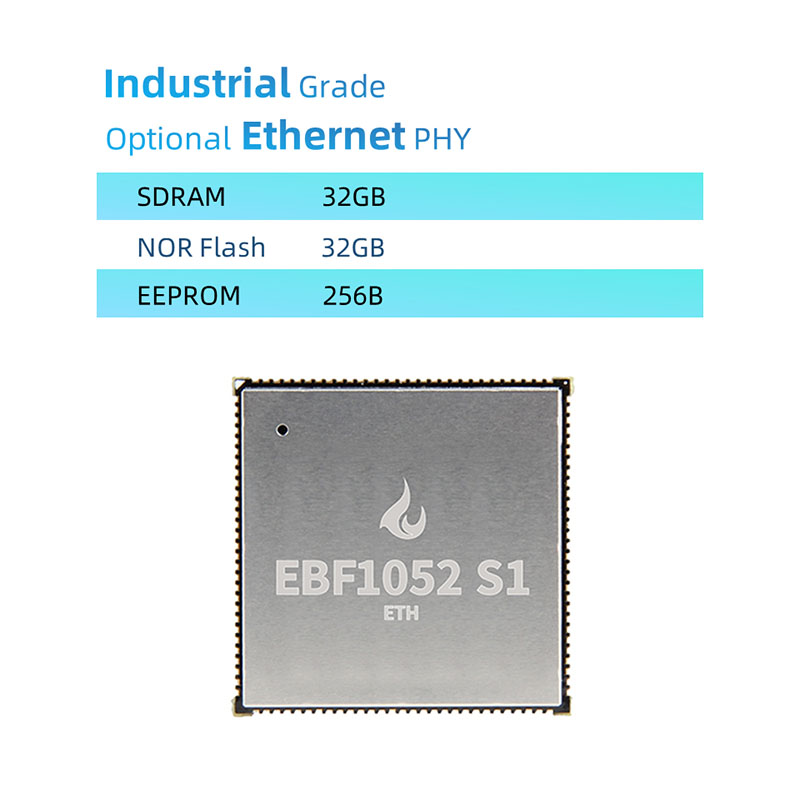

● 32 MB SDRAM, 32 MB NOR FLAF a 256B EEPROM.
● PCB prijíma 6-vrstvový čierny ponorný dizajn zlata, s celkovou veľkosťou 38*38 mm, celkom 116 kolíkov a rozstupom kolíka 1,0 mm. S výnimkou autobusu SEMC je zostávajúcich 10 kolíkov čipu vylúčených.

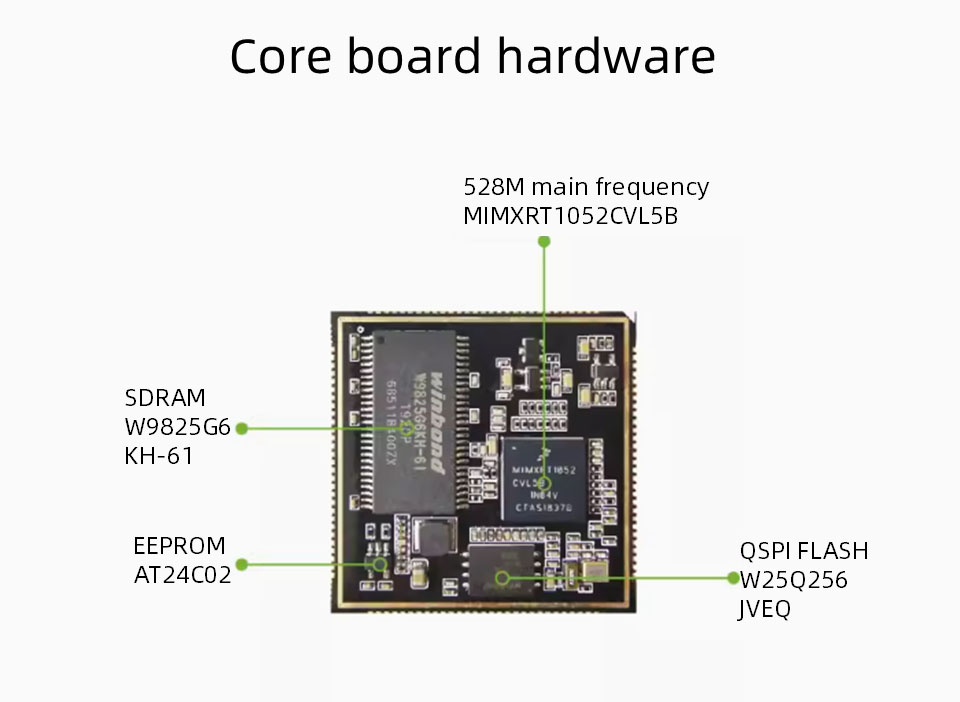

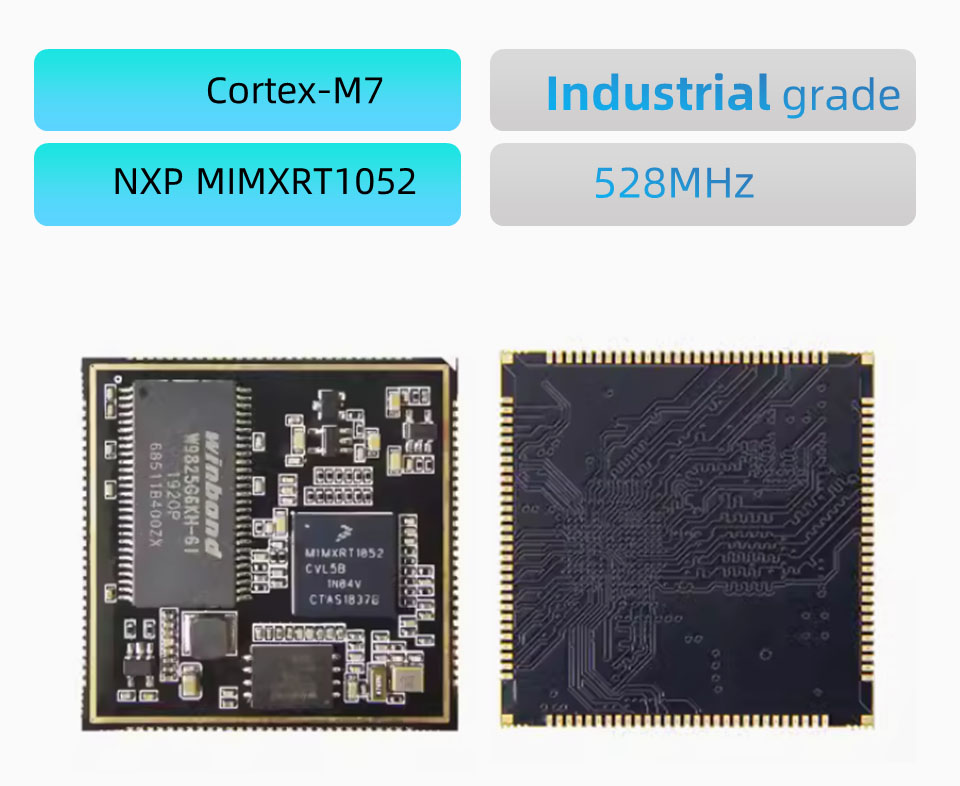

Hlavný čip: Mimxrt1052cvl5b, jadro Cortex-M7, hlavná frekvencia 528 MHz
SDRAM: 2MB, balík TSSOP, značka Winbond, priemyselná trieda
Flash: 32 MB, balík WSON8, značka Winbond, priemyselná trieda
EEPROM: AT24C02 256B
Ethernet Phy: Žiadne
Veľkosť PCB: 38*38 mm
Napájanie: 3,3V
Kryt štítu: žiadny kryt štítu
GPIO: 116 kolíkov, 1,0 mm rozstup PIN, s výnimkou autobusu SEMC, všetky ostatné I0 sú LED von
Prevádzková teplota: -40 ~ 85 ° C, priemyselná trieda

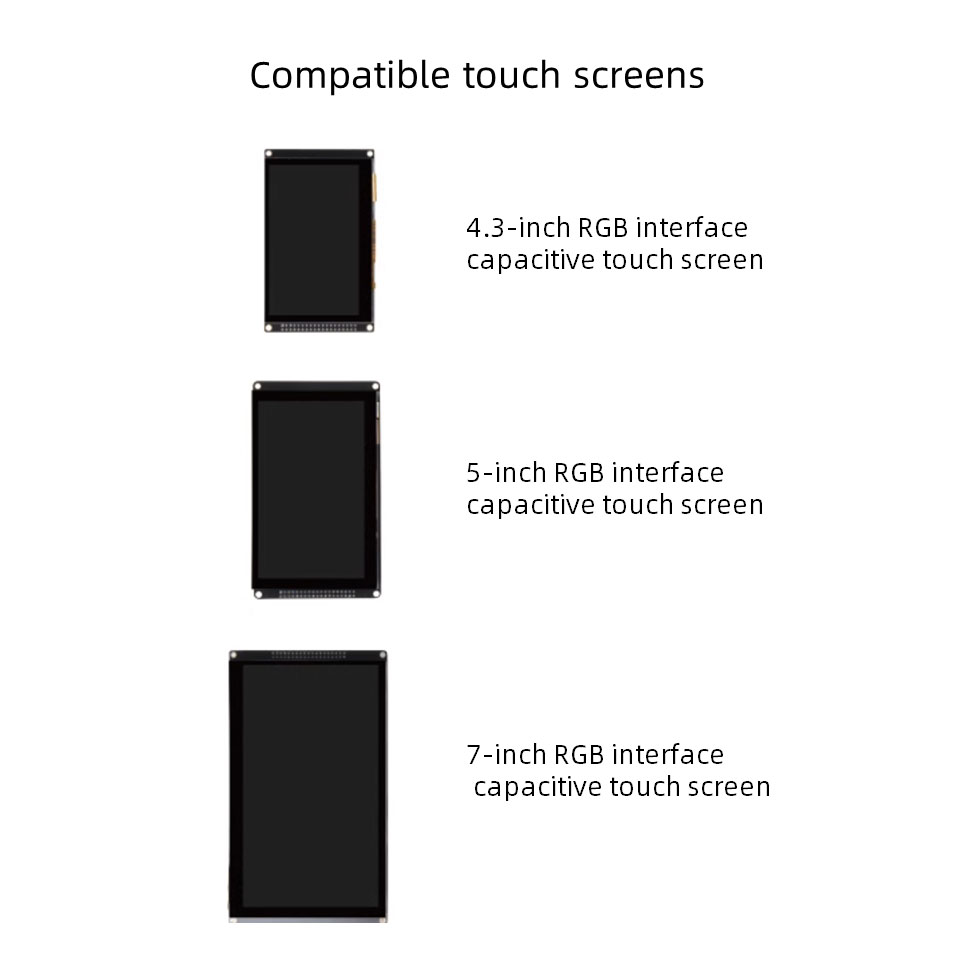

● LCD: 1 kanál
● USB: 2 kanály, s vysokorýchlostným PHY
● SDIO: 2 kanály
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (každý 16 kanálov), 12bit
● PWM: 4
● JTAG: 1 kanál
● SPDIF: 2 kanály
● môže: 2
● Poznámka: Vyššie uvedené údaje sa môžu znovu použiť, pozrite si popis základnej dosky PIN ako referenčný dizajn
Poznámka: Dosku je možné prispôsobiť s minimálnym poradím 500
