RockChip RV1106 RODINA

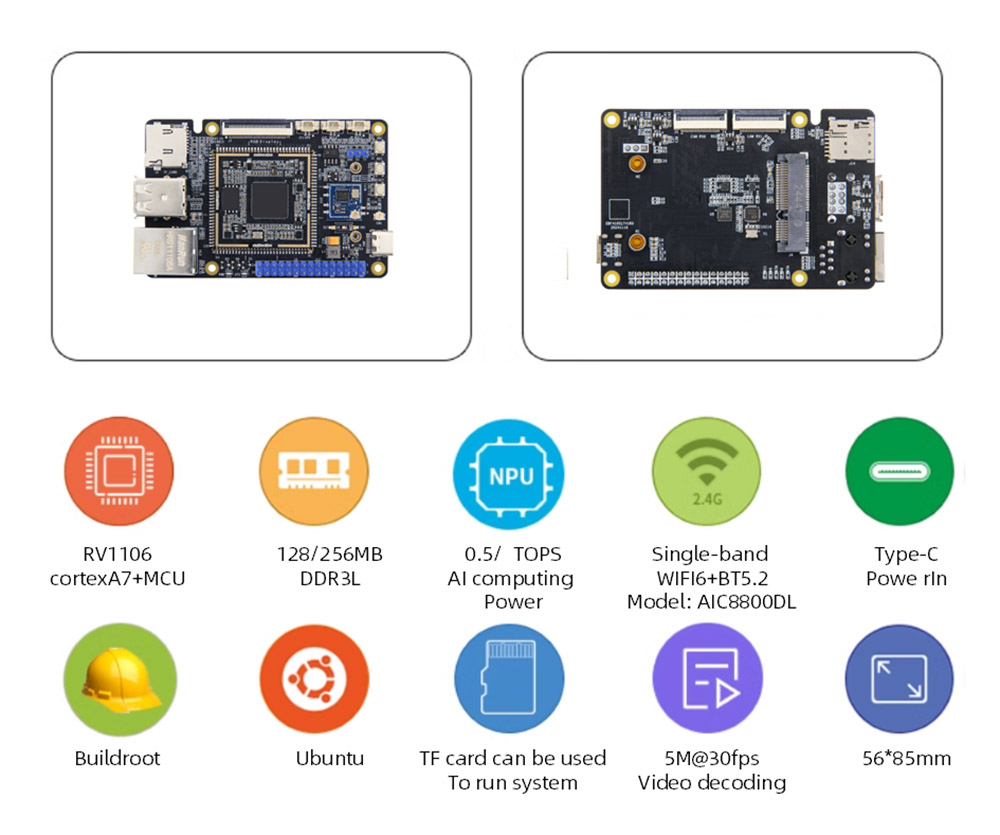

Rada TP-RV1106 je zameraná hlavne na tvorcov a zabudovaných vývojárov na základnej úrovni a môže sa použiť na rozvoj v rôznych oblastiach, ako je inteligentný dom, monitorovanie bezpečnosti, priemyselná automatizácia, spotrebná elektronika, internet vecí, vzdelávanie a zábava.

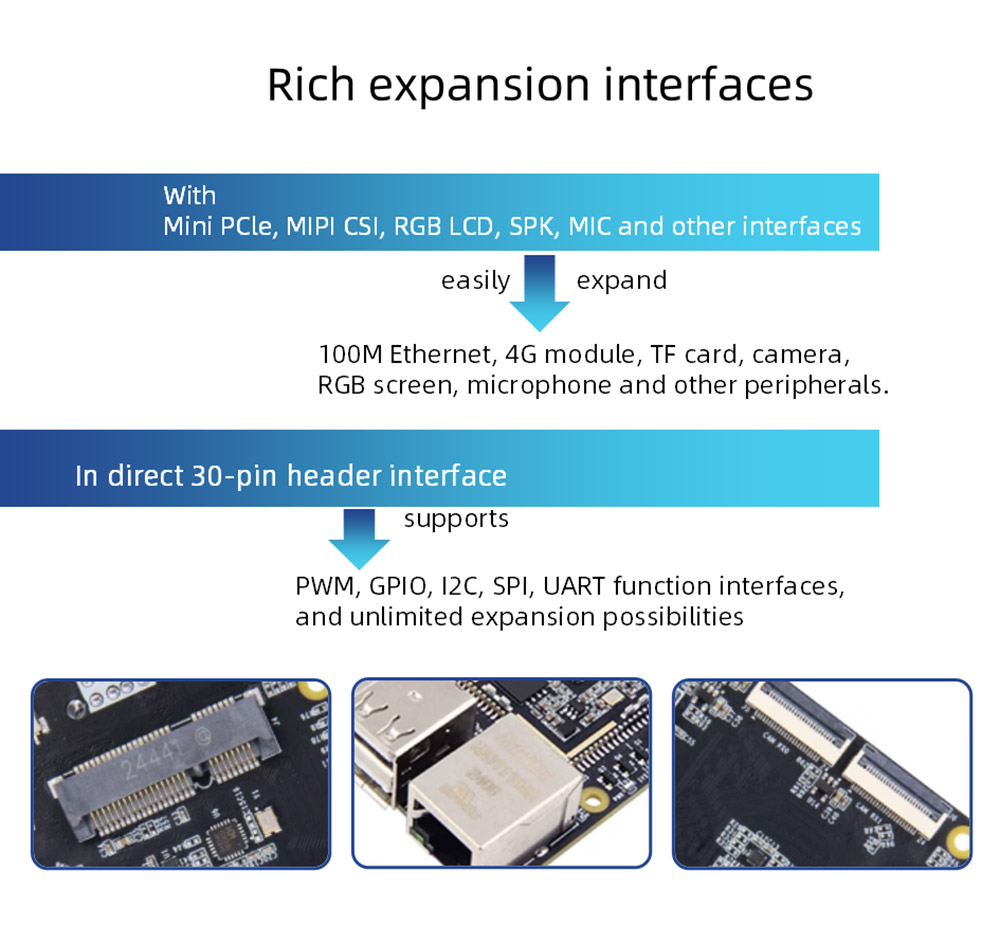

Ako hlavný čip používajte rockchip rv1106, s jednosemparom WiFi6+BT5.2 Hostiteľom bezdrôtového modulu USB2.0, 100M ethernet, držiakom kariet TF, MIPI, mikrofónom, mikrofónom a ďalšími periférnymi zariadeniami, funkcie konfigurovateľných konfigurácií 30pinov, podpory GPIO, I2C, UART, PWM.

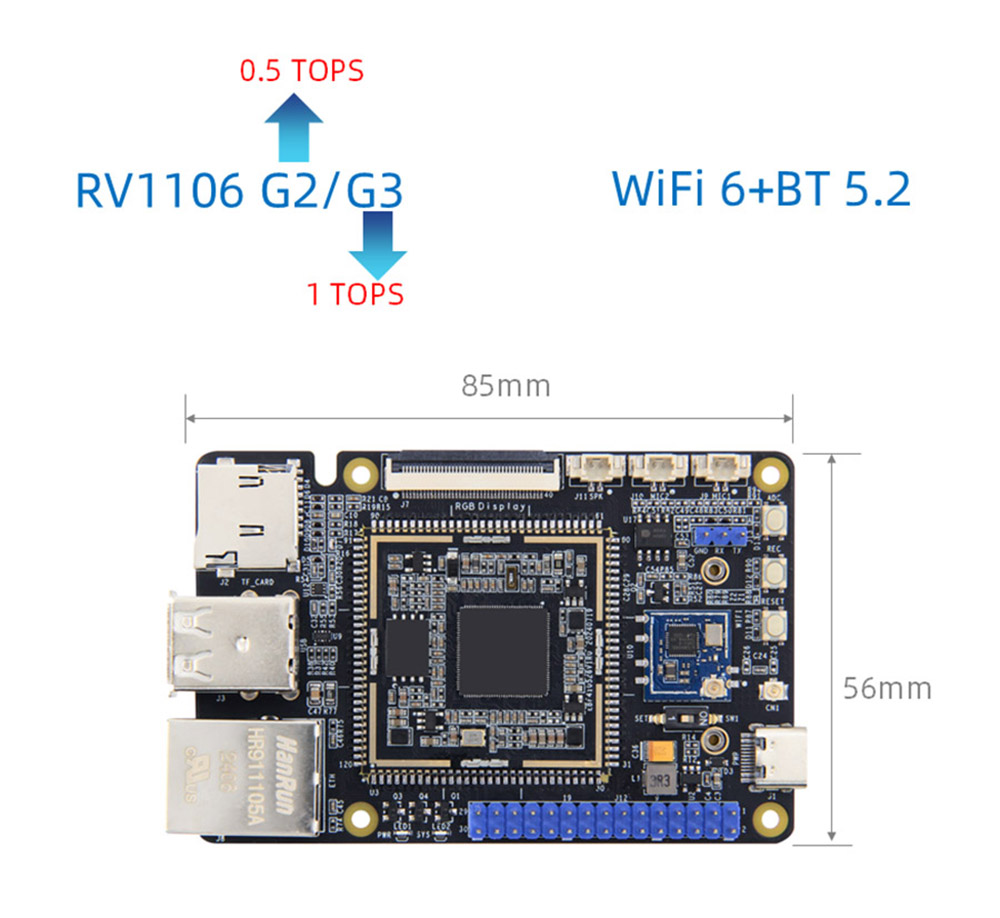

Vstavaný nezávislý výpočtový výkon NPU môže dosiahnuť 0,5T/1tops@int8, s kamerou si môže uvedomiť rozpoznávanie Yolo Video v reálnom čase, rozpoznávanie obrázkov a ďalšie funkcie.

Vstavaný modul kódovania videa s nízkou latenciou môže podporovať video kódovanie videa H264/H265 až 5 m@30fps H264/H265, 4M kódovanie kódovania JPEG/MJPEG 4M@60 FPS a podporuje viac metód riadenia bitovej rýchlosti.

Doska poskytuje dve voliteľné konfigurácie pamäte, s veľkosťou iba 56*85 mm, malá a vynikajúca, nízka spotreba energie a vysoký výkon a môže ľahko spustiť systém Linux.

Poskytuje obraz systému BuildRoot, úplne otvorené zdrojové údaje, výučbové dokumenty, kompletný balík vývoja ovládačov SDK, schémy PDF a ďalšie zdroje na uľahčenie používania používateľov a sekundárneho vývoja.

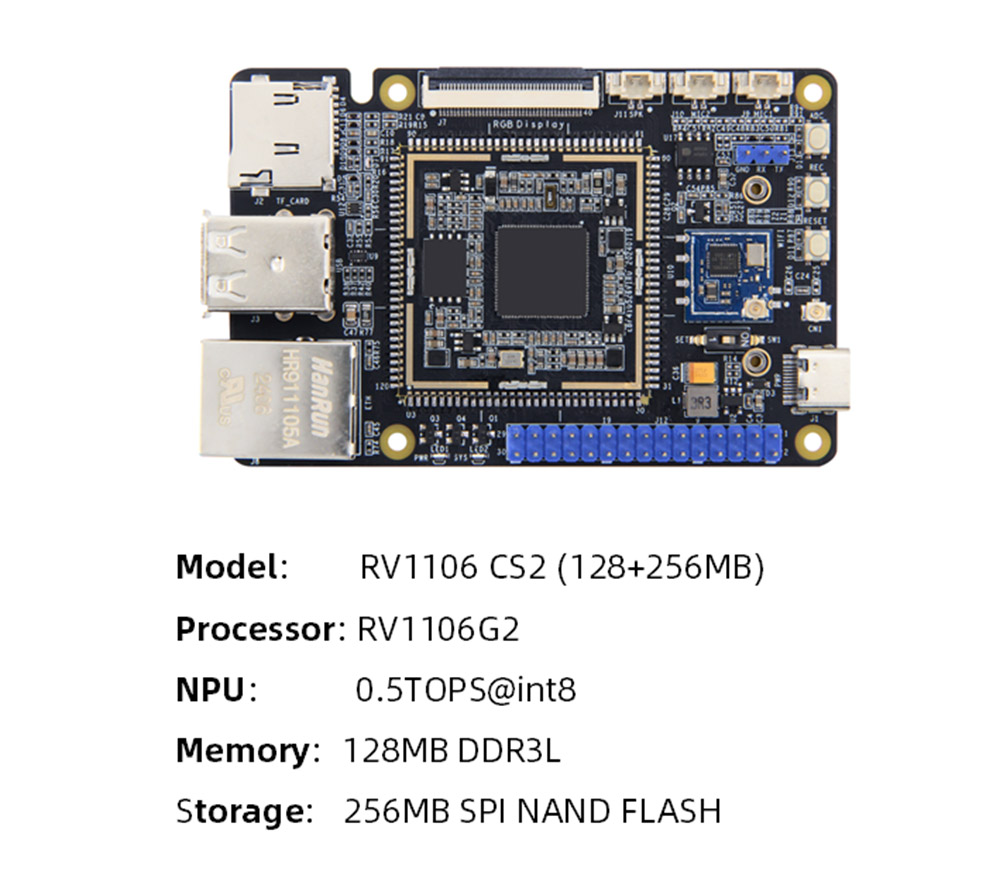

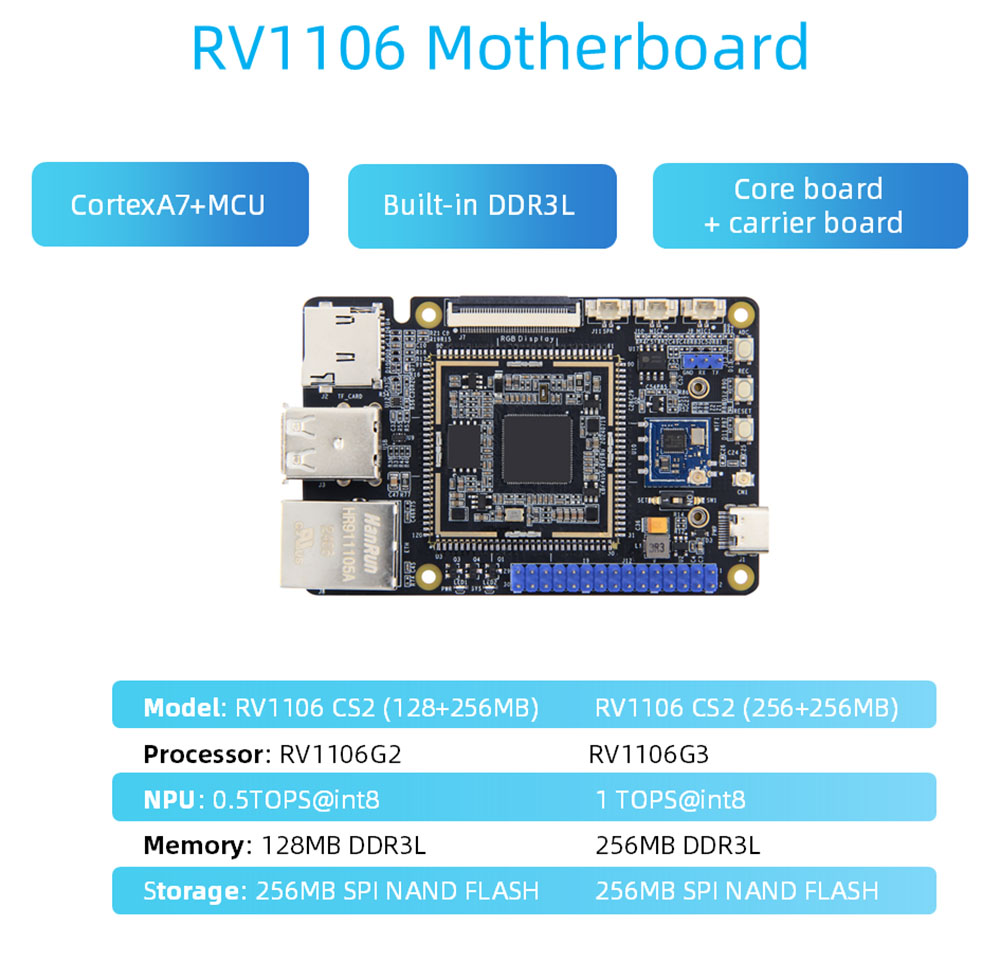

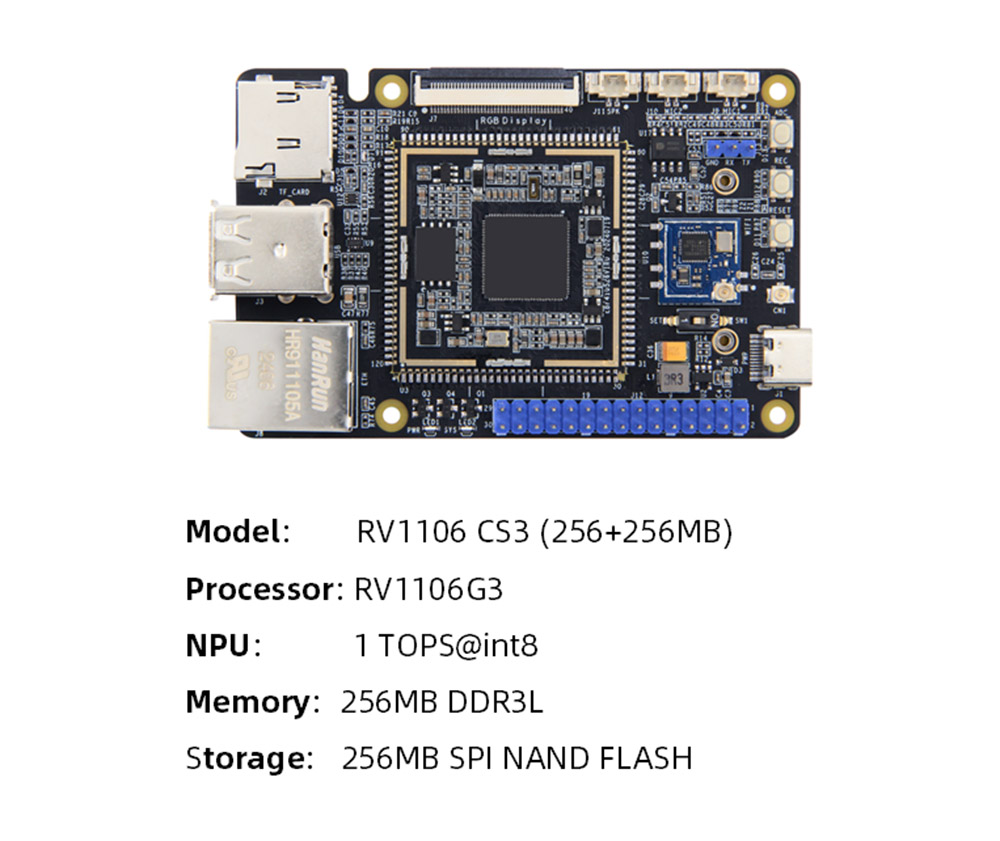

RV1106 Špecifikácie hardvéru základnej dosky

 CPU: Hlavný čip: RV1106, Cortexa7+MCU

 Pamäť: Vstavané DDR3L, voliteľné RV1106G2: 128 MB/RV1106G3: 256 MB

 SKLADOVANIE: SPI-NAND FLASS, Kapacita: 256 MB

 Výpočtové napájanie AI: RV1106G2: 0,5Tops@int8.rv1106G3: 1Tops@int8

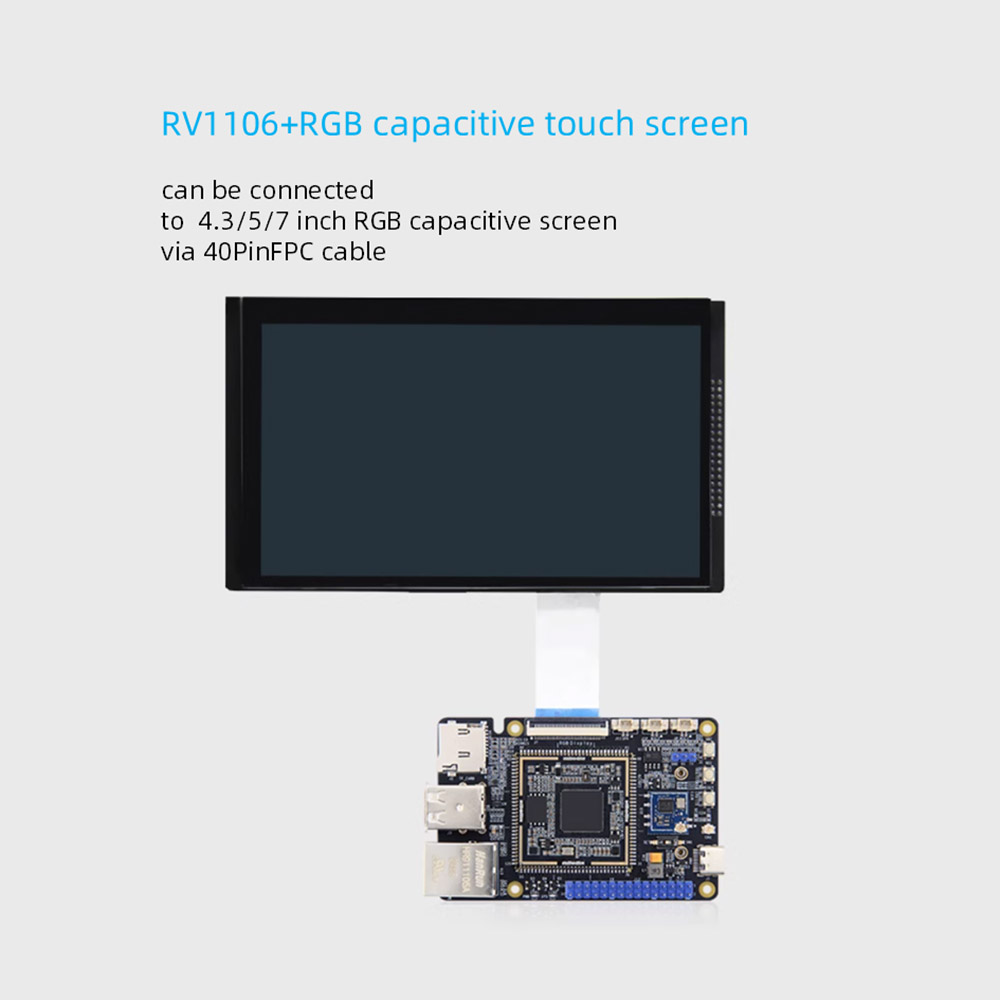

 Zobrazenie: 40pin FPC rozhranie 0,5 mm rozstup, 18bit RGB načasovanie rozhrania, môže byť priamo pripojený k našej kapacitnej obrazovke rozhrania RGB 4,3/5/7-palcový RGB prostredníctvom kábla FPC

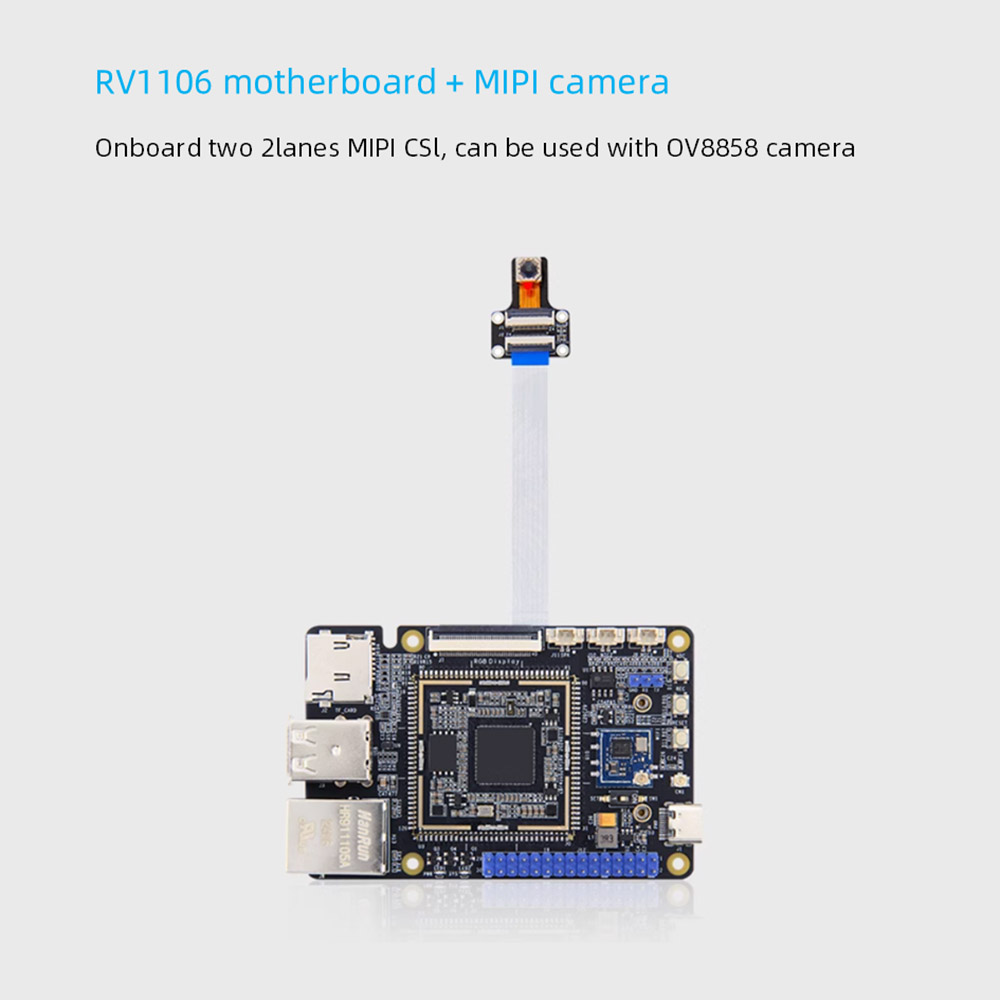

 Fotoaparát: Vstup MIPICI MIPICI, Single Channel podporuje vstup do 5 m@30 snímok za seku

 Rozhranie napájacie

 Ethernet: 100m Ethernet Port*1, podporuje rýchlosť prenosu údajov 10/16 Mbps

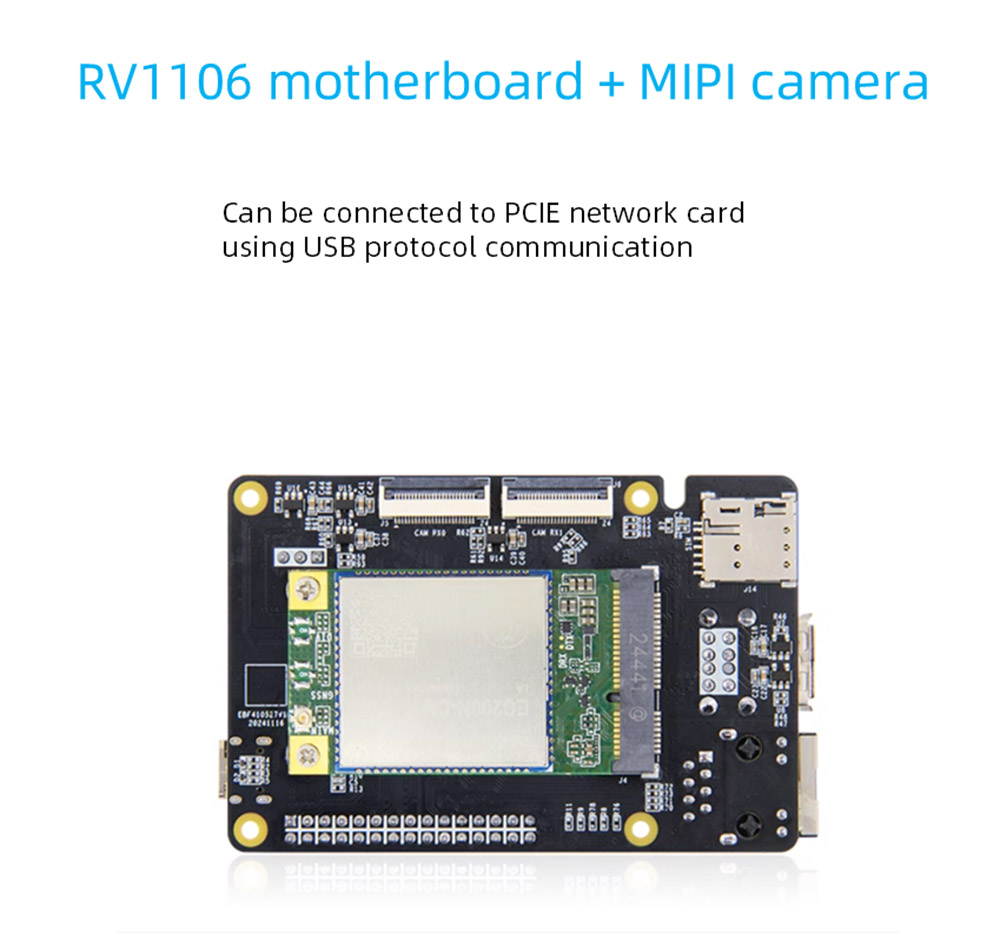

 Rozhranie PCLE: Rozhranie mini-pccle*1, môže pripojiť sieťovú kartu PCIe pomocou komunikácie s protokolom USB Protokol

 SIM karta: Držiak karty SIM*1, funkcia karty SIM je potrebné použiť s modulom 4G modul

 Držiak karty TF: Rozhranie SD2.0, podporuje až 512 GB, podporuje zavádzací systém TF karty

 USB2.0: Rozhranie hostiteľa USB Typ-A*2

 USB-OTG: Hostiteľ pri prepínaní na typ A, zariadenie pri prepínaní na Type-C

 Prepínač výberu

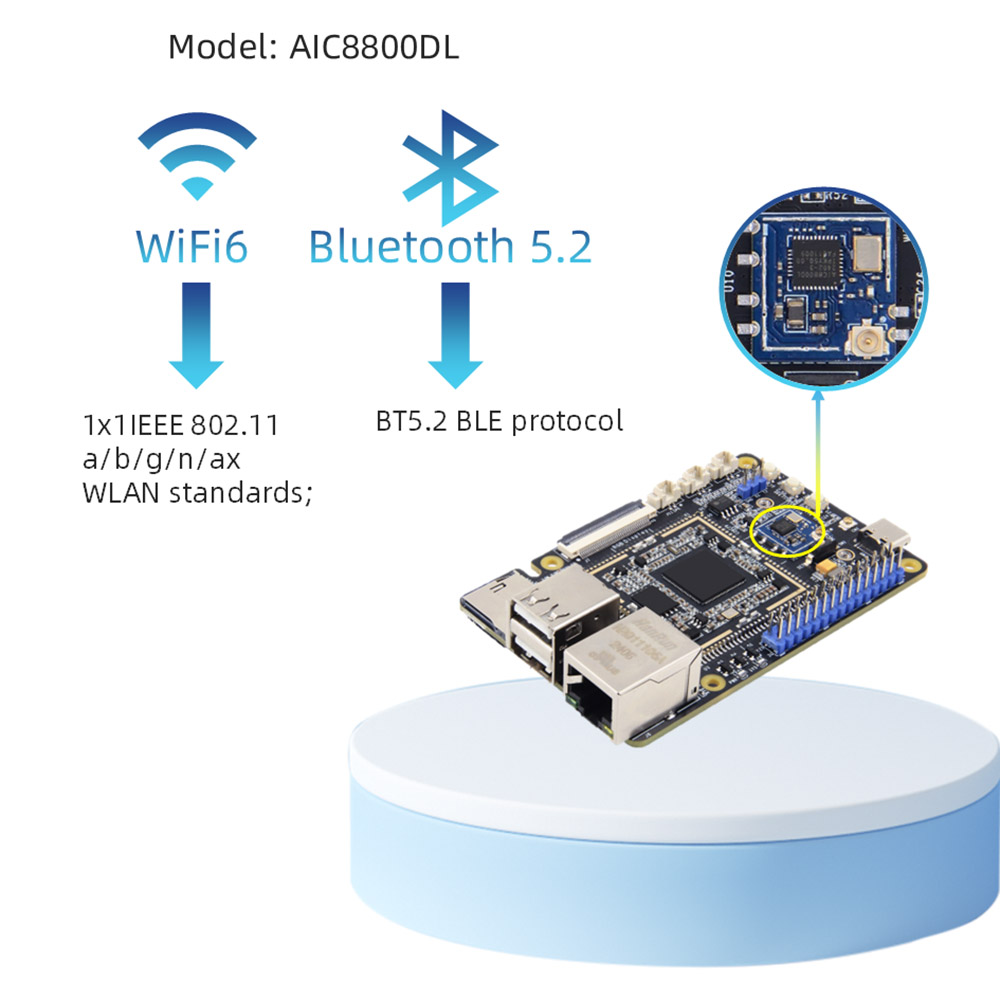

 WiFi+Bluetooth: Na palube podpora 2.4gwifi6+bt5.2 BLE, model: AIC8800DL30

 Rozhranie IO: Pin2.54 PIN rozhranie, podporuje GPIO, SPI, I2C, UART, PWM Funkcia

 Sériový port ladenia: predvolený parameter 115200-8-n-1

 Audio: Mikrofónové rozhranie*2, Dual-kanál MIC vstup; Rozhranie reproduktorov*1, pre prehrávanie SPK s jedným kanálom (ľavý kanál)

 Tlačidlá: Tlačidlo RESET*1; Tlačidlo Burn*1; Tlačidlo ADC*1

 LED: Indikátor napájania*1; Indikátor systému*1

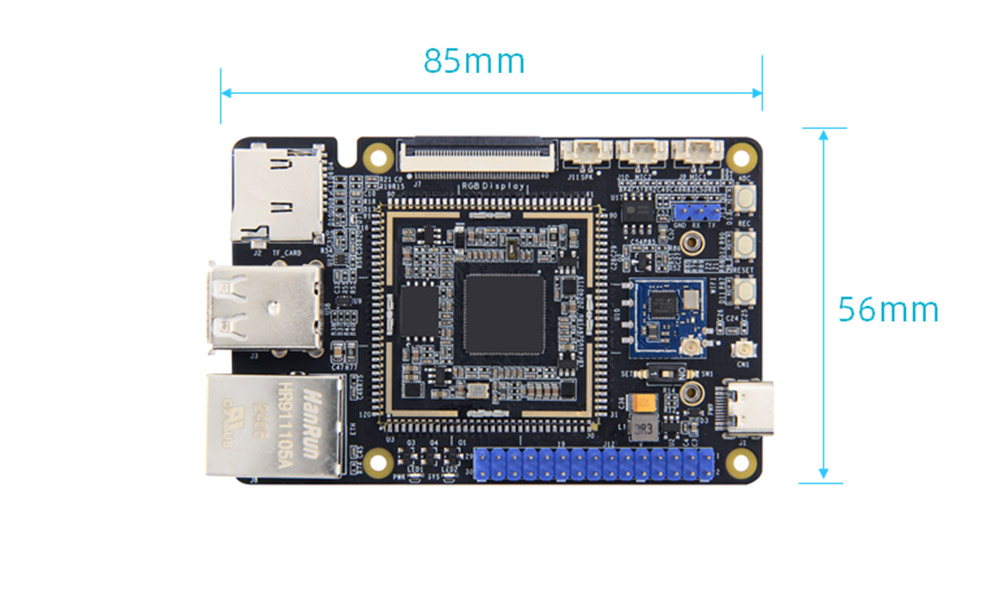

 Veľkosť: 56*85 mm

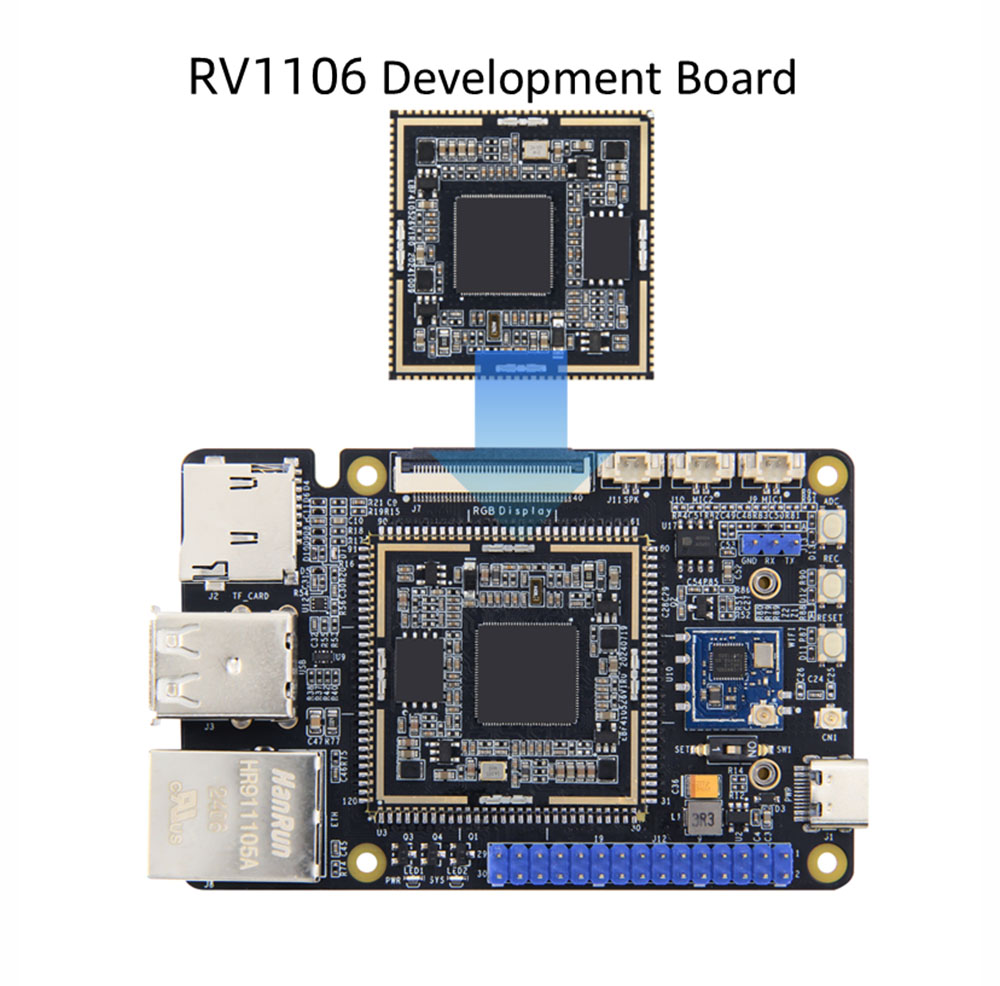

K dispozícii je zodpovedajúca základná doska

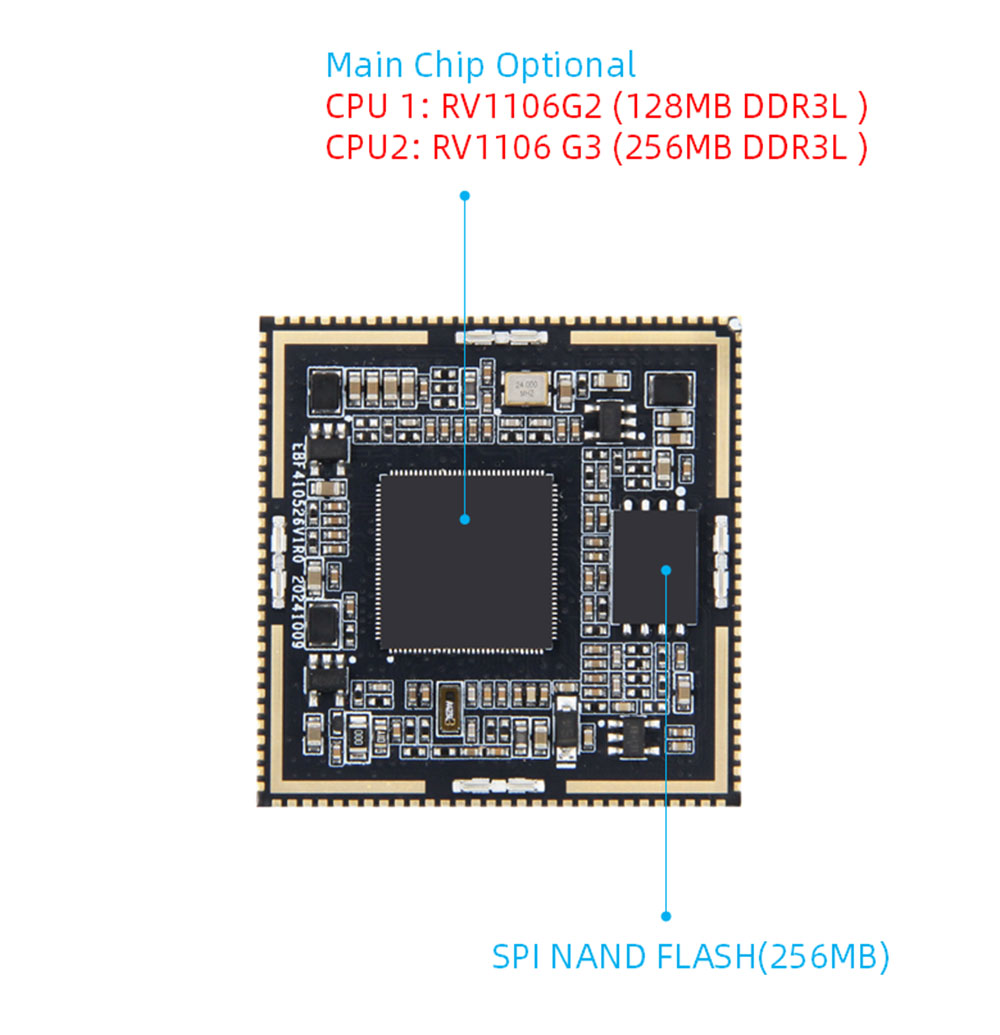

Konfigurácia hardvéru základnej dosky

 CPU: Hlavný čip: RV1106, Cortexa7+MCU

 Pamäť: Vstavané DDR3L, voliteľné RV1106G2: 128 MB/RV1106G3: 256 MB

 Ukladanie: 256 MB Spinand Flash

 Výpočtové napájanie AI: RV1106G2: 0,5Tops@int8, RV1106G3: 1TOPS@int8

 Rozhranie: Okrem Spinand Flash, 10 je úplne LED von, vrátane 84 GPIO vrátane 1 NPOR RESET PIN a 3 určených kolíkov USB

 PCB: 4 vrstvy, ponorný dizajn zlata

 Veľkosť: 35*35 mm

Signálne kolíky

 Sieťový port: 1 100 m Ethernet

 Sériový port: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Fotoaparát: 2

 JTAG: 1

 LCD: 1

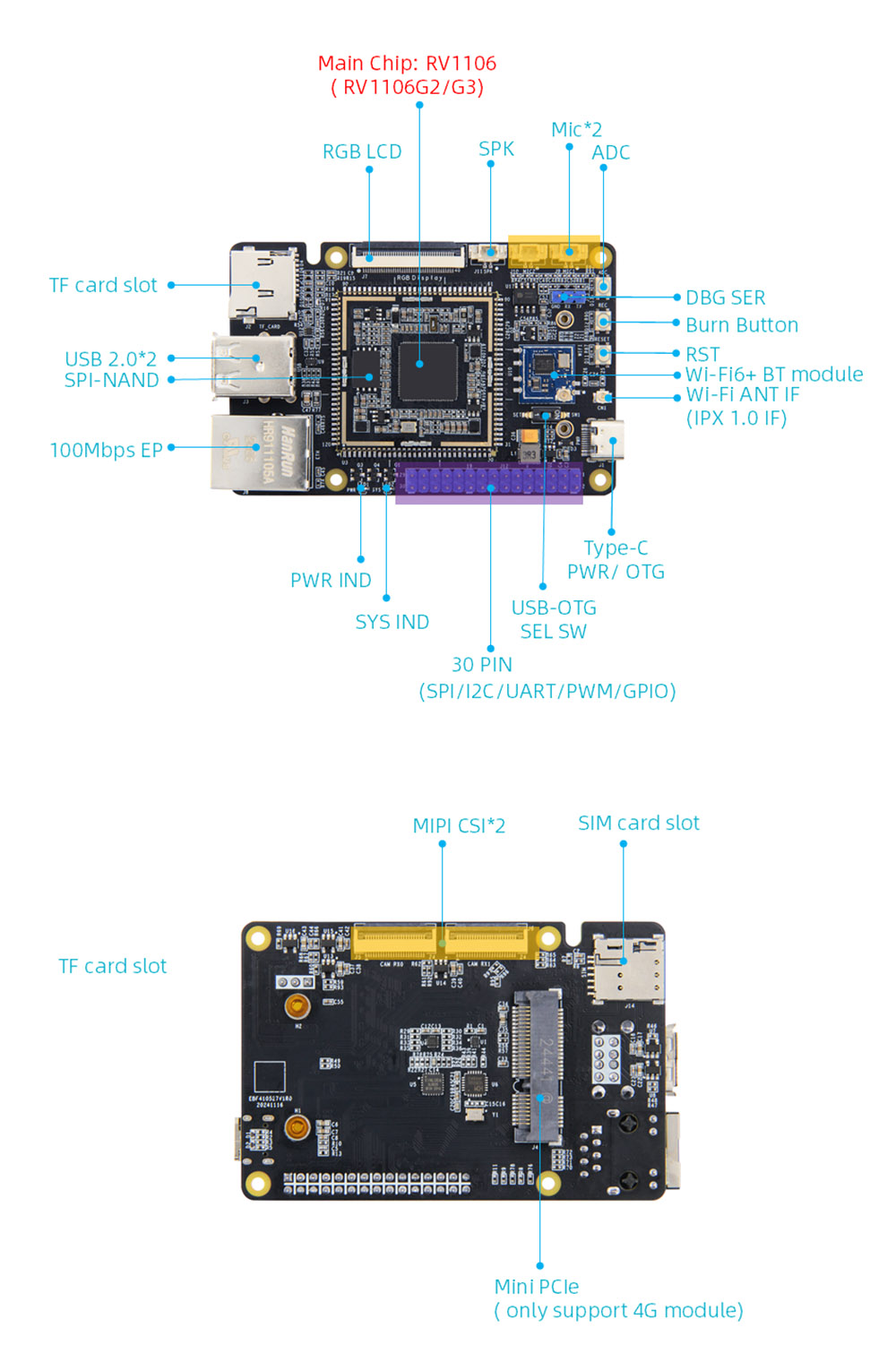

Podrobnosti o doske RV1106
