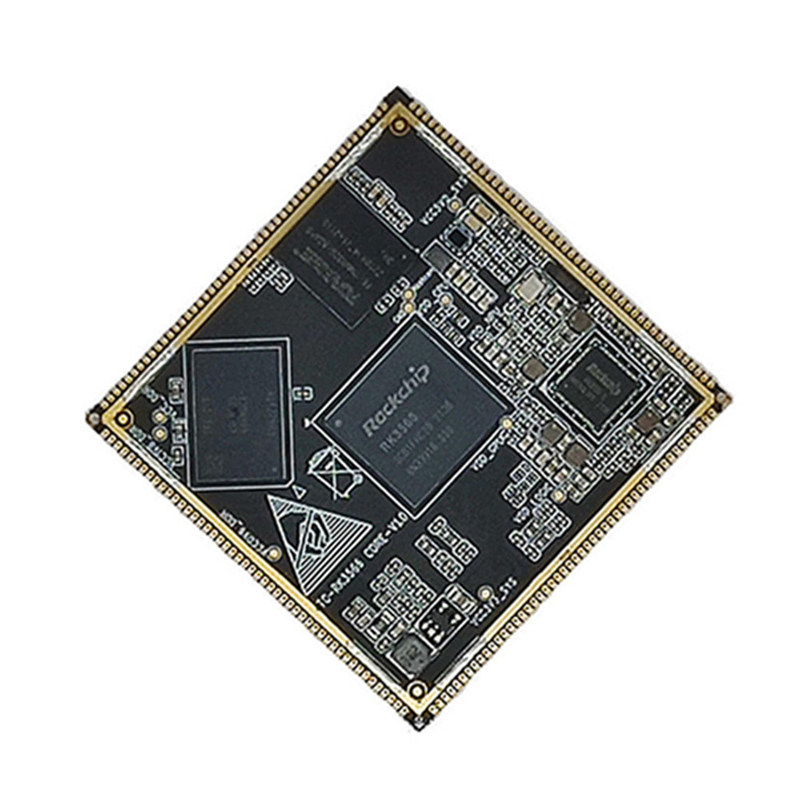

Thinkcore je popredný výrobca základnej dosky v Číne RockChip RK3566.
• Podporuje konfiguráciu dvojitých gigabitových adaptívnych portov Ethernet RJ45, ktoré majú prístup k údajom a prenášať údaje na interných a externých sieťach prostredníctvom duálnych sieťových portov, zlepšovanie efektívnosti prenosu siete; podpora bezdrôtovej siete
• GPU podporuje OpenGL ES3.2/2,0/1.1, vulkan1.1; VPU môže realizovať 4K 60 snímok za h.265/H.264/VP9 Video dekódovanie a 1080p 100fps H.265/H.264 Kódovanie videa; NPU podporuje Caffe/TensorFlow a ďalšie hlavné prepínanie modelov architektúry na jednom kliknutí.
• RK3566 prijíma 22nm pokročilú technológiu s hlavnou frekvenciou až 2,0 GHz, CPU môže byť vybavená až 8 GB pamäťovou kapacitou, ktorá môže dosiahnuť 32 -bitovú bitovú šírku a frekvenciu až do 1600 MHz.
• RK3566 má MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP Video rozhranie, ktoré môže podporovať až tri obrazovky s rôznym výstupom displeja; vstavaný procesor signálu 8 M ISP, ktorý môže podporovať duálne kamery a funkcie HDR;
• Platforma TC-RK3566 podporuje operačné systémy Android 11.0, Linux BuildRoot, Ubuntu a Debian. Systém beží stabilne a spoľahlivo, SDK je Open Source, ktorý vedie k nezávislému rozvoju zákazníkmi.
|
Hlavný produkt Parametre |
|
|
Napájacie rozhranie |
12V@2A DC Vstup, Rozhranie DC |
|
Hlavný čip |
RK3568, Quad Cortex-A55，2.0GHZ ， Mali-G52 |
|
Búchať |
1/2/4/8 GB ， LPDDR4/4X ， 1560 MHz |
|
Ukladanie |
8/32/64/128 GB ， EMMC |
|
Ethernet |
2,5 g Ethernet Port*2; 10/11/1 000 m adaptívny ethernet port*2 |
|
Hdmi |
HDMI2.0 DISPLACT Interface, Podporte displej s dvojitou obrazovkou pomocou MIPI-DSI |
|
Mipi- dsi |
Obrazovka MIPI Rozhranie, obrazovka MIPI Wildfire je možné zapojiť, podporovať dvojitú obrazovku displej s HDMI2.0 |
|
Mipi-chi |
Mipi-kamera rozhranie |
|
USB2.0 |
Typ-A označuje Rozhranie *1 (hostiteľ). Rozhranie typu C *1 (OTG), ktoré je spaľovaním firmvéru rozhranie a zdieľané s napájacím rozhraním |
|
USB3.0 |
Port typu A*1 (Hostiteľ) |
|
Rozhranie PCIe |
Mini-pCie Rozhranie je možné použiť s sieťou Wi-Fi v plnej výške alebo s polovičnou výškou, 4G modul alebo iné moduly rozhrania Mini-PCIE |
|
Rozhranie SATA |
Štandardná sata rozhranie |
|
Pevný disk pwr napájacie rozhranie |
Podporuje 12V výstup |
|
Držiteľ SIM |
SIM karta Funkcia sa musí použiť s modulom 4G |
|
Rozhranie 40pin |
Kompatibilný s Raspberry Pi 40pin rozhranie, podporuje funkcie PWM, GPIO, I²C, SPI, UART |
|
Ladenie sériového prístav |
Predvolený parameter 1500000-8-n-1 |
|
Paluba TF |
Podpora Micro SD (TF) Systém zavádzania kariet až do 128 GB |
|
zvukový port |
Výstup pre slúchadlá + Vstup mikrofónu 2 v 1 rozhraní |
|
Reproduktor rozhranie |
1W Power Reproduktor môže byť pripojený |
|
Tlačidlo |
Tlačidlo napájania, Tlačidlo Maskrom; Tlačidlo na obnovu |
|
Infračervený prijímač |
podpora funkcia infračerveného diaľkového ovládania |
|
Rozhranie ventilátora |
podporuje Inštalácia ventilátorov na rozptyl tepla |
|
Batéria RTC rozhranie |
Podporuje RTC funkcia |
